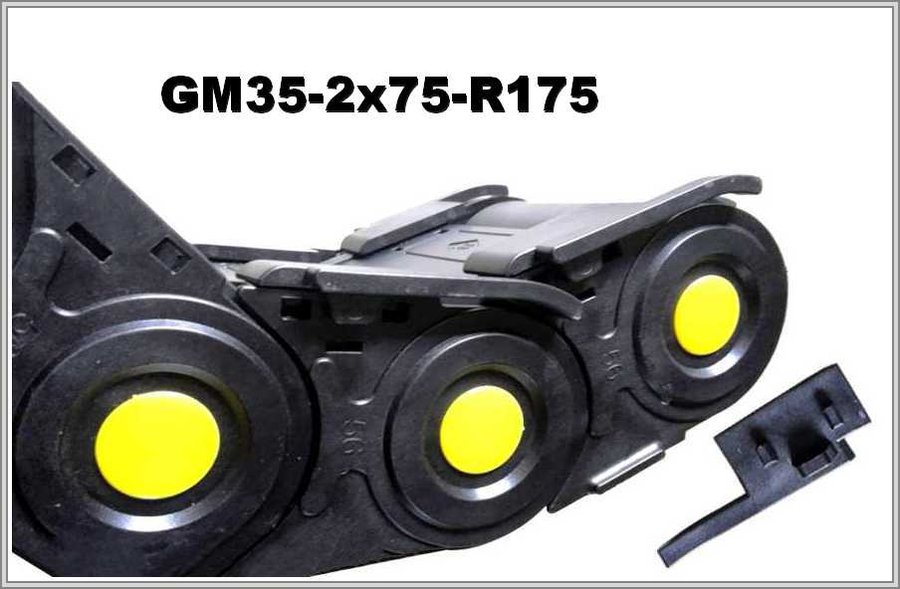

Кабелеукладчик GM35-2x75-R175
Артикул: WB-002811
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002811 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 175 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 105 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытый кабелеукладчик GM35-2x75-R175: R 175 мм, полиамид
Внутренние и внешние размеры GM35-2x75-R175
У GM35-2x75-R175 внутренняя ширина равна 75 мм, внутренняя высота — 35 мм. Внешняя высота составляет 58 мм, внешняя ширина — 105 мм. Радиус изгиба: от 175 мм. Цепь подбирают с радиусом не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х75 | 58х105 | 175 |
Высота петли и длина цепи
Высота петли ≈ 2R + внешняя высота: 2 × 175 + 58 = 408 мм. Для изгиба радиусом 175 мм длина цепи в изгибе ≈ πR, то есть 549,8 мм.
Исполнение и крышки GM35-2x75-R175
Описание называет GM35-2 гибким закрытым кабель-каналом из полиамида с усилением вставками особого типа; во время эксплуатации цепь полностью закрыта. Верхние и нижние крышки-защёлки легко открыть, чтобы уложить кабели управления и питания. Дополнительные усиливающие вставки по необходимости крепятся в каждый модуль.
Для заявки на GM35-2x75-R175 нужны: длина перемещения; состав и масса заполнения; радиус самого жёсткого кабеля; положение монтажа; условия работы. Чертёж или фото заменяемой цепи — по желанию.
