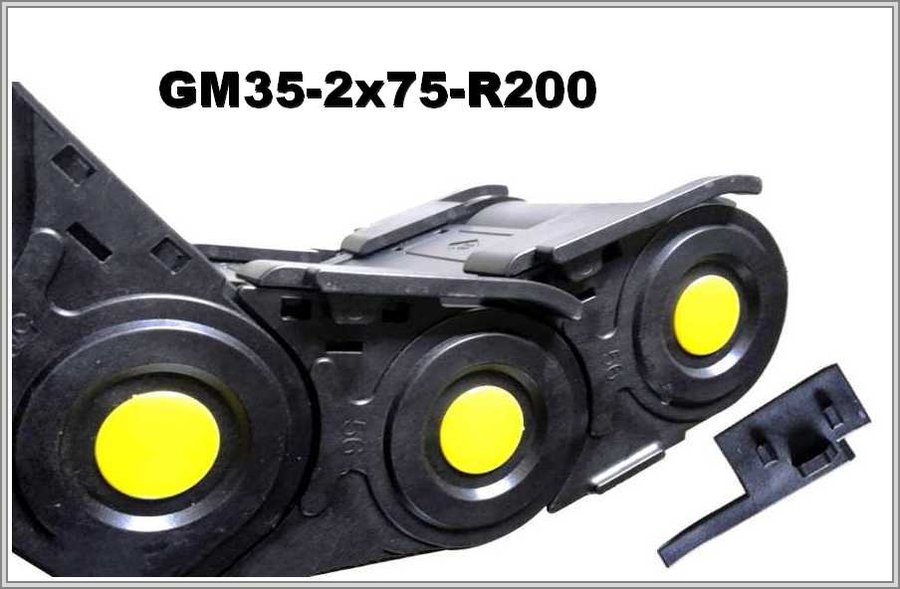

Кабелеукладчик GM35-2x75-R200

Name: GM35-2x75-R200
Brand: WorldBelt
SKU: WB-002815

Артикул: WB-002815

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GM35-2x75-R200 закрытого исполнения из полиамида: внутренняя ширина 75 мм, радиус изгиба 200 мм, высота петли 458 мм.

Характеристики

Артикул:	WB-002815
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	75
Радиус изгиба, мм:	200
Внешняя высота, мм:	58
Внешняя ширина, мм:	105
Число секций:	1
Раздел:	Закрытые

Кабелеукладчик GM35-2x75-R200: закрытая цепь, радиус изгиба 200 мм

Радиус изгиба и размеры

Внутренняя ширина GM35-2x75-R200 — 75 мм при внутренней высоте 35 мм; внешняя высота 58 мм, внешняя ширина 105 мм. Радиус изгиба — от 200 мм.

Тип	Внутренние размеры, В х Ш (мм)	Внешние размеры, В х Н (мм)	Радиус изгиба (мм)
GM35-2	35х75	58х105	200

Высота петли и рабочая площадь

Высота петли ≈ 2R + внешняя высота: 2 × 200 + 58 = 458 мм. Если заполнить сечение на 80 %, рабочая площадь составит 2100 мм².

GM35-2x75-R200 — схема конструкции

GM35-2x75-R200 — виды концевого крепления

Конструкция по описанию и правила подбора

Кабели управления и питания укладывают, легко открыв верхние и нижние крышки-защёлки. Дополнительные усиливающие вставки по необходимости крепятся в каждый модуль. Описание отмечает, что цепь удобно обслуживать и очищать. Радиус цепи не выбирают меньше допустимого радиуса самого жёсткого кабеля. Внутреннюю высоту 35 мм и внутреннюю ширину 75 мм выбирают под жгут, оставляя запас и место для разделителей.

К заявке на GM35-2x75-R200 добавьте данные о длине перемещения, составе и массе заполнения, положении монтажа, условиях работы и минимальном радиусе самого жёсткого кабеля. Если хотите, приложите фото старой цепи или чертёж.
