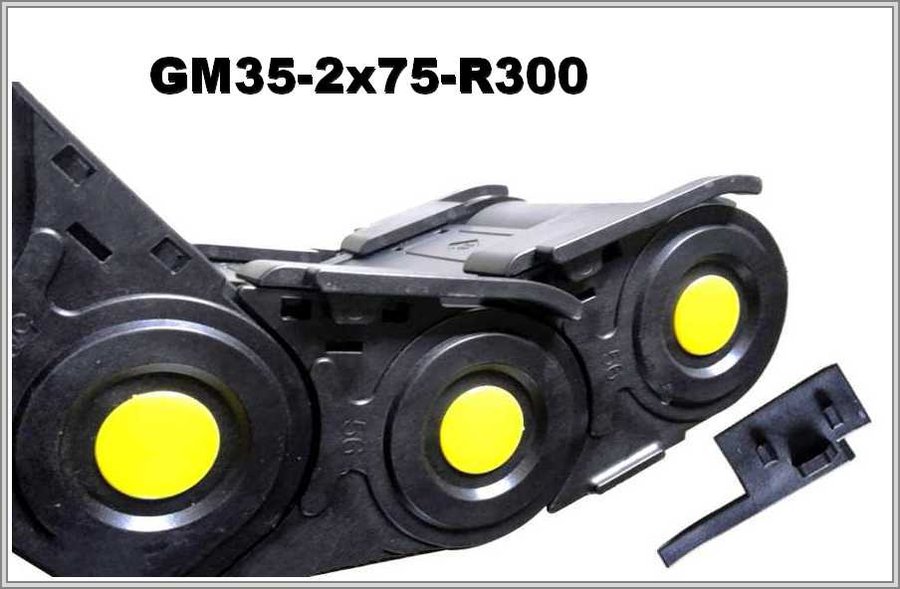

Кабелеукладчик GM35-2x75-R300
Артикул: WB-002823
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002823 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 58 |
| Внешняя ширина, мм: | 105 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытый кабелеукладчик GM35-2x75-R300, внутренняя высота 35 мм
Радиус изгиба и размеры
Радиус изгиба GM35-2x75-R300 — от 300 мм. Цепь из полиамида, закрытая, серия GM (модель GM35-2): внутренняя высота 35 мм, внутренняя ширина 75 мм, внешняя высота 58 мм, внешняя ширина 105 мм.
| Тип | Внутренние размеры, В х Ш (мм) | Внешние размеры, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2 | 35х75 | 58х105 | 300 |
Высота петли и рабочая площадь
Высоту петли оценивают по формуле 2R + внешняя высота: 2 × 300 + 58 ≈ 658 мм. При заполнении 80 % рабочая площадь ≈ 2100 мм².
Крышки, вставки и обслуживание
Верхние и нижние крышки-защёлки легко открыть, чтобы уложить кабели управления и питания. Цепь закрыта полностью во время эксплуатации. Обслуживать цепь и производить очистку удобно. Дополнительные усиливающие вставки по необходимости крепятся в каждый модуль. Усиление цепи — вставками особого типа GM35-2.
Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. В заявке нужны: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Фото прежней цепи или чертёж можно приложить при желании.
