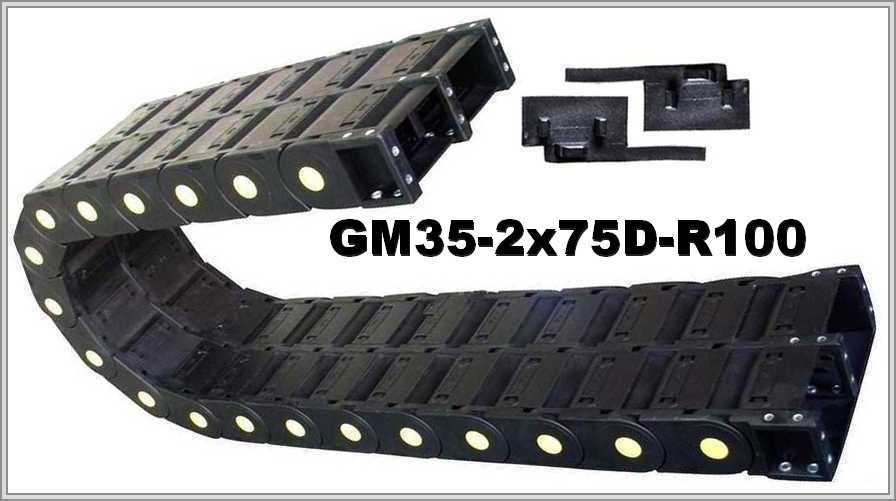

Кабелеукладчик GM35-2x75D-R100
Артикул: WB-002876
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-002876 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 35 |
| Внутренняя ширина, мм: | 75 |
| Радиус изгиба, мм: | 100 |
| Внешняя высота, мм: | 58 |
| Число секций: | 2 |
| Раздел: | Закрытые |
Двухсекционный кабелеукладчик GM35-2x75D-R100 из полиамида, R 100 мм
Размеры и радиус изгиба
GM35-2x75D-R100 — двухсекционная закрытая цепь из полиамида, модель GM35-2D. Внутренняя высота каждого из двух модулей 35 мм, внутренняя ширина 75 мм. У сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 100 мм.
| Тип | Внутренний размер одного модуля, В х Ш (мм) | Внешний размер сдвоенного модуля, В х Н (мм) | Радиус изгиба (мм) |
| GM35-2D | 35х75 | 58х2А+45 | 100 |
Высота петли
Высота петли ≈ 2R + внешняя высота; при R 100 мм и внешней высоте 58 мм это ≈ 258 мм.
Конструкция и обслуживание
Цепи объединены в пару и выполнены из прочного полиамида. Чтобы получить полный доступ к уложенным коммуникациям, верхние и нижние крышки могут легко отщёлкиваться. Так обслуживать цепь и производить очистку удобно. Энергоцепь из модулей лёгкая. Она подходит для работы на динамично эксплуатируемом оборудовании. Кабели управления и пневмогидравлические шланги можно расположить отдельно в каждой из двух цепей. Беспокоиться, что конденсат от гидравлических каналов одной цепи создаст помеху проводам во второй, не нужно.
Для подбора GM35-2x75D-R100 укажите: условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
