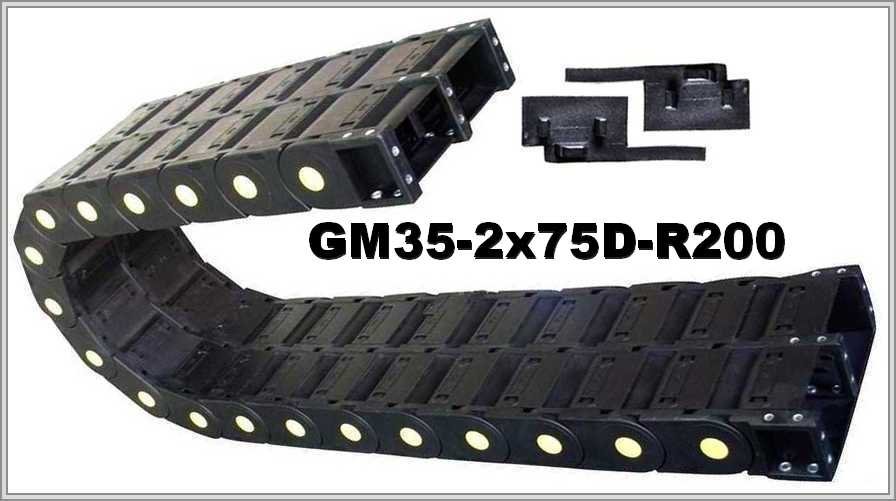

Кабелеукладчик GM35-2x75D-R200

Name: GM35-2x75D-R200
Brand: WorldBelt
SKU: WB-002898

Артикул: WB-002898

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GM35-2x75D-R200 (полиамид, закрытое двухсекционное исполнение, серия GM): радиус изгиба не менее 200 мм, внутренняя высота 35 мм, внутренняя ширина каждого модуля 75 мм.

Характеристики

Артикул:	WB-002898
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	35
Внутренняя ширина, мм:	75
Радиус изгиба, мм:	200
Внешняя высота, мм:	58
Число секций:	2
Раздел:	Закрытые

Кабелеукладчик GM35-2x75D-R200: два модуля, внутренняя ширина 75 мм

Внутренние и внешние размеры

GM35-2x75D-R200 — двухсекционная закрытая цепь из полиамида, модель GM35-2D. Внутренняя высота каждого из двух модулей 35 мм, внутренняя ширина 75 мм. У сдвоенного модуля внешняя высота 58 мм, внешняя ширина 2А+45 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 200 мм.

Тип	Внутренний размер одного модуля, В х Ш (мм)	Внешний размер сдвоенного модуля, В х Н (мм)	Радиус изгиба (мм)
GM35-2D	35х75	58х2А+45	200

Высота петли

Высота петли ≈ 2R + внешняя высота; при R 200 мм и внешней высоте 58 мм это ≈ 458 мм.

GM35-2x75D-R200 — схема конструкции

GM35-2x75D-R200 — виды концевого крепления

Устройство цепи и обслуживание

Цепи объединены в пару и выполнены из прочного полиамида. Отдельно друг от друга кабели управления и пневмогидравлические шланги можно расположить в каждой из двух цепей. Беспокоиться, что конденсат от гидравлических каналов одной цепи создаст помеху проводам во второй, не нужно. Крышки, верхние и нижние, могут легко отщёлкиваться для полного доступа к уложенным коммуникациям. Благодаря этому цепь удобно обслуживать и очищать. Энергоцепь из модулей лёгкая и подходит для работы на динамично эксплуатируемом оборудовании.

Для подбора GM35-2x75D-R200 укажите: положение монтажа; условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
