Кабелеукладчик GM56x100-R150
Артикул: WB-003093
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003093 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 150 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 142 |
| Число секций: | 1 |
| Раздел: | Закрытые |

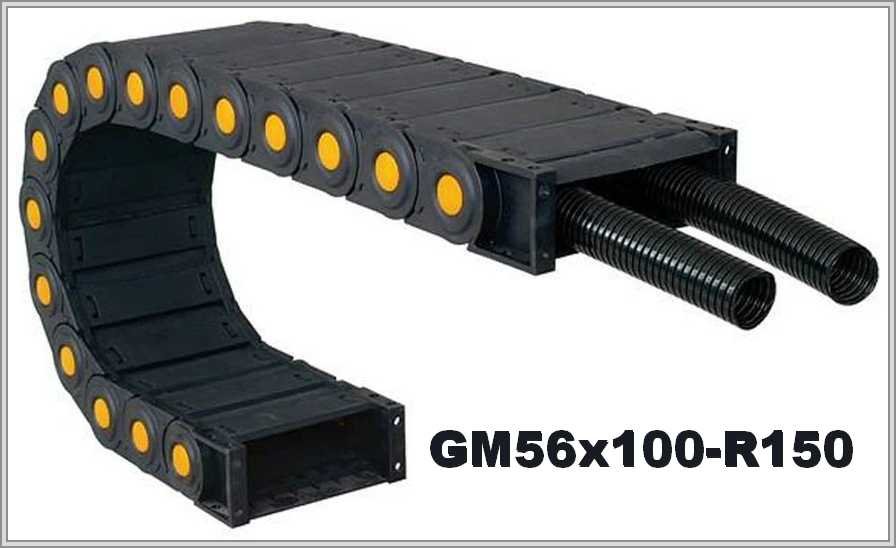

Кабелеукладчик GM56x100-R150: закрытая полиамидная цепь, R 150 мм
Размеры по таблице
Закрытая цепь из полиамида GM56x100-R150 серии GM характеризуется так: внутренняя высота 56 мм; радиус изгиба 150 мм; внутренняя ширина 100 мм; внешняя ширина 142 мм; внешняя высота 94 мм.
| Тип | Внутренние размеры модуля, ВхШ (А) | Внешние размеры модуля, ВхН | Радиус изгиба |
| GM56 | 56х100мм | 94х142мм | 150мм |
Расчёт петли и рабочей площади
Петля по формуле 2R + внешняя высота: при R 150 мм и внешней высоте 94 мм получаем ≈ 394 мм. Заполнение на 80 % даёт рабочую площадь 4480 мм².
Конструкция и подбор
Полностью закрытая гибкая кабельная канальная цепь из прочного полиамида; её можно открыть для полного доступа к уложенным коммуникациям. Модули можно усиливать вставками. В описании отмечено: обслуживать цепь и производить её очистку удобно. Описание называет энергоцепь лёгкой и прочной и пригодной для работы на динамично эксплуатируемом оборудовании. Закрытая цепь защищает от стружки и грязи. Выбирая GM56x100-R150, сравнивают радиус цепи (150 мм) с допустимым радиусом самого жёсткого кабеля: радиус цепи не должен быть меньше этого допустимого радиуса.
Для расчёта GM56x100-R150 понадобятся: минимальный радиус самого жёсткого кабеля; условия работы; состав и масса заполнения; длина перемещения; положение монтажа. По желанию к заявке прилагают фото старой цепи или чертёж.
