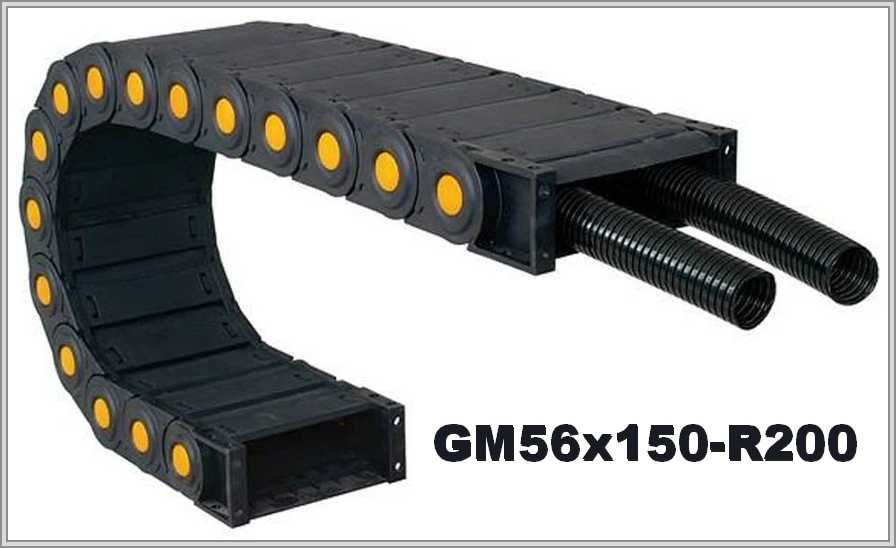

Кабелеукладчик GM56x150-R200
Артикул: WB-003098
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003098 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 192 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM56x150-R200: закрытая цепь, радиус изгиба 200 мм
Размеры и радиус изгиба
Радиус изгиба GM56x150-R200 — не менее 200 мм. Внешняя высота 94 мм, внешняя ширина 192 мм, внутренняя высота 56 мм, внутренняя ширина 150 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешние размеры модуля, ВхН | Радиус изгиба |
| GM56 | 56х150мм | 94х192мм | 200мм |
Высота петли и площадь сечения
Высота петли ≈ 2R + внешняя высота: 2 × 200 + 94 = 494 мм. Площадь сечения = высота × ширина: внутренняя высота 56 мм на внутреннюю ширину 150 мм даёт 8400 мм².
Исполнение по описанию и правила подбора
Для полного доступа к уложенным коммуникациям цепь можно открыть. Цепь рассчитана на большие нагрузки, а вес вложенных кабелей и шлангов, по описанию, может быть весьма значительным. Допустимый радиус самого жёсткого кабеля не должен превышать радиус цепи. Закрытое исполнение GM56x150-R200 защищает от стружки и грязи.
Для подбора GM56x150-R200 нужны длина перемещения, состав и масса заполнения, положение монтажа, условия работы и минимальный радиус самого жёсткого кабеля. При желании приложите чертёж или фото старой цепи.
