Кабелеукладчик GM56x150D-R125

Name: GM56x150D-R125
Brand: WorldBelt
SKU: WB-003150

Артикул: WB-003150

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Двухсекционный кабелеукладчик GM56x150D-R125 серии GM: закрытое исполнение, каждый из двух модулей 56 × 150 мм внутри, радиус изгиба 125 мм.

Характеристики

Артикул:	WB-003150
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	56
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	125
Внешняя высота, мм:	94
Число секций:	2
Раздел:	Закрытые

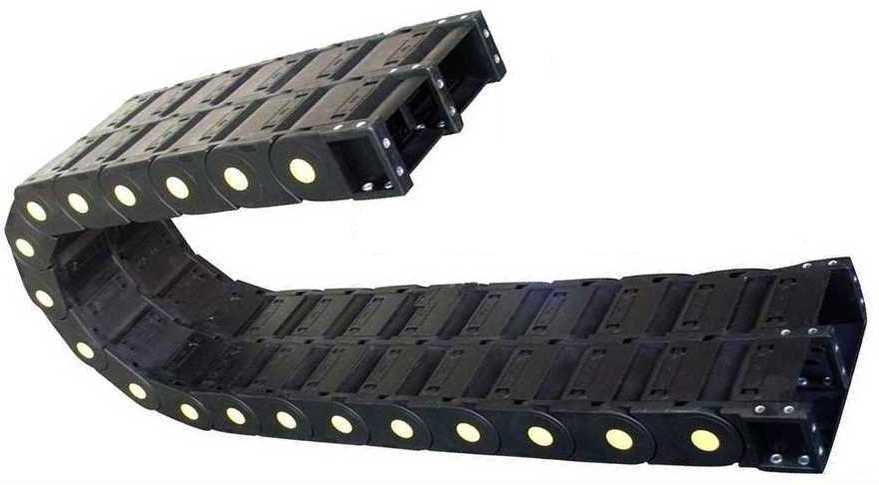

GM56x150D-R125 — двухсекционный закрытый кабелеукладчик, радиус 125 мм

Радиус изгиба и размеры GM56x150D-R125

Материал GM56x150D-R125 — полиамид, исполнение — закрытая двухсекционная (двойная) цепь, серия GM. Внутри цепи: внутренняя ширина каждого из двух модулей 150 мм при внутренней высоте 56 мм. Радиус цепи равен 125 мм. Внешние размеры по таблице: внешняя ширина сдвоенного модуля 2А+63 мм при внешней высоте 94 мм (А — внутренняя ширина одного модуля).

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM56D	56х150мм	94х2А+63мм	125мм

Высота петли и длина в изгибе GM56x150D-R125

Высота петли ≈ 2R + внешняя высота; для GM56x150D-R125 это 344 мм: 2 × 125 мм плюс внешняя высота 94 мм. Длина цепи в изгибе ≈ πR: при R 125 мм около 392,7 мм.

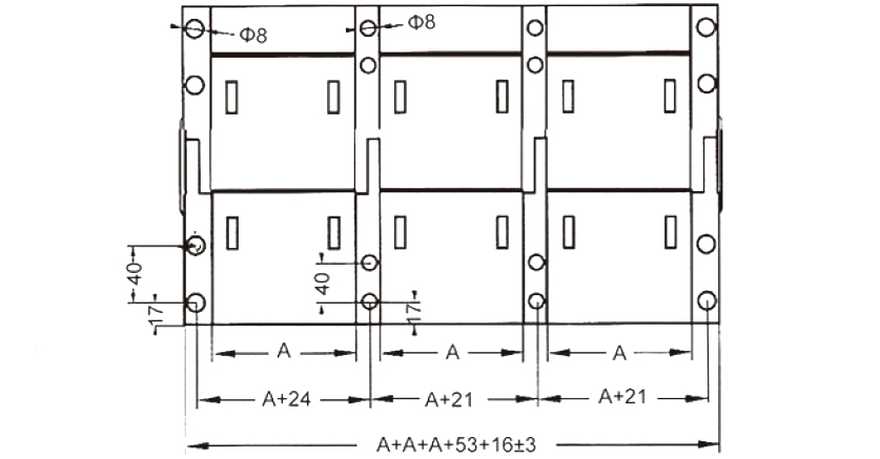

GM56x150D-R125 — схема конструкции

GM56x150D-R125 — виды концевого крепления

Что сказано о конструкции GM56x150D-R125

Две закрытые цепи из прочного полиамида в GM56x150D-R125 объединены в пару и сделаны с металлической внутренней втулкой. По описанию, GM56x150D-R125 очищается от загрязнений очень легко: крышки открываются с обеих сторон.

Радиус изгиба GM56x150D-R125 — 125 мм; он не может быть меньше допустимого радиуса самого жёсткого кабеля. Для подбора понадобятся: условия работы, состав и масса заполнения, длина перемещения, минимальный радиус самого жёсткого кабеля, положение монтажа. Чертёж или фото старой цепи можно приложить при желании.
