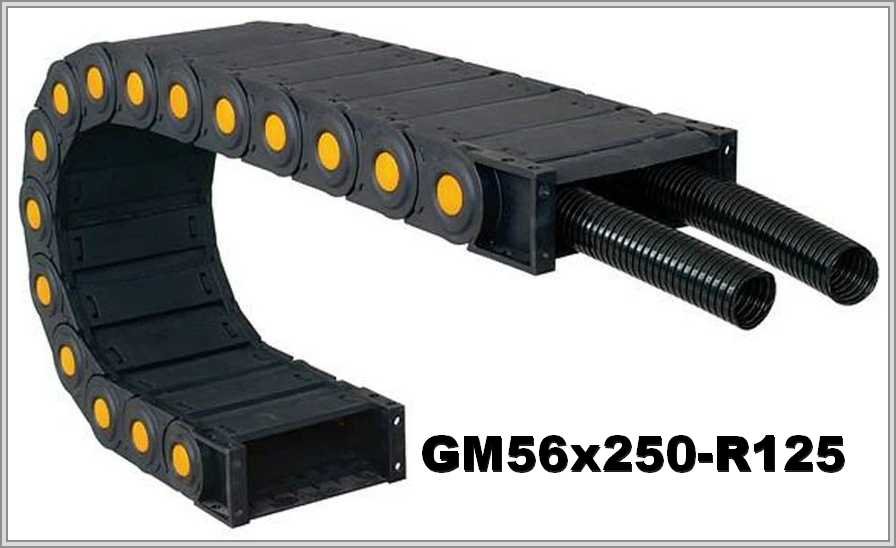

Кабелеукладчик GM56x250-R125
Артикул: WB-003091
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003091 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 125 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 292 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM56x250-R125: полиамид, внутренняя ширина 250 мм
Размеры и радиус изгиба
GM56x250-R125 — закрытая цепь из полиамида, серия GM, модель GM56. Внутренняя высота 56 мм, внутренняя ширина 250 мм. Внешняя высота 94 мм, внешняя ширина 292 мм. Радиус изгиба — не менее 125 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM56 | 56х250мм | 94х292мм | 125мм |
Площадь сечения и заполнение 80 %
Сечение по внутренним размерам: 56 × 250 мм, то есть 14000 мм² (площадь сечения = высота × ширина). При заполнении 80 % рабочая площадь ≈ 11200 мм².
Исполнение цепи
В ассортименте GM56 есть модели с дополнительной трубкой для защиты разных типов кабелей или шлангов друг от друга. Цепь гибкая, полностью закрытая, из прочного полиамида. Её можно открыть для полного доступа к уложенным коммуникациям. Модули можно усиливать вставками. Обслуживать цепь и производить её очистку удобно. Модули цепи разделяются на отдельные и собираются для подбора нужной длины. Обслуживание легко выполнять.
Что указать в заявке: длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа; условия работы. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. Фото заменяемой цепи GM56x250-R125 или чертёж можно приложить.
