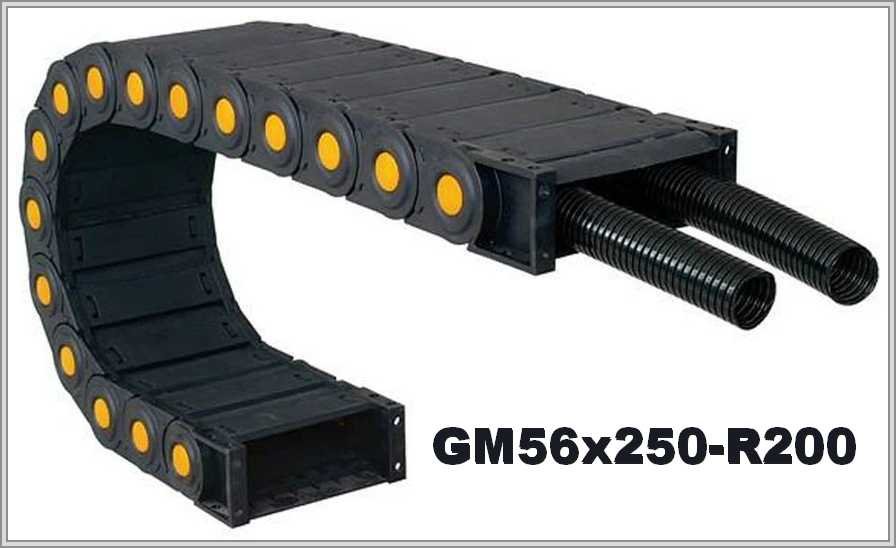

Кабелеукладчик GM56x250-R200
Артикул: WB-003099
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003099 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 292 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытый кабелеукладчик GM56x250-R200: R 200 мм, полиамид
Радиус и размеры GM56
Внутренние размеры GM56x250-R200 (высота × ширина): 56 × 250 мм; снаружи 94 × 292 мм (внешняя высота × внешняя ширина). R = 200 мм. Допустимый радиус самого жёсткого кабеля — нижняя граница для радиуса цепи.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM56 | 56х250мм | 94х292мм | 200мм |
Сечение GM56x250-R200 и изгиб
πR — длина цепи в изгибе: π × 200 ≈ 628,3 мм. Внутреннее сечение (высота × ширина): 56 мм × 250 мм = 14000 мм².
Исполнение GM56
Для GM56x250-R200: в описании сказано про обслуживание цепи и её очистку. Модуль GM56x250-R200: по описанию, модули цепи разъединяют и собирают до нужной длины. Вставки для усиления модулей предусмотрены. Цепь GM56x250-R200 — полностью закрытая, из прочного полиамида, с возможностью открытия для доступа к уложенным коммуникациям.
Заявка на GM56x250-R200 содержит: условия работы цепи; масса и состав заполнения; длина хода; допустимый радиус изгиба самого жёсткого кабеля; положение монтажа. Снимок старой цепи либо чертёж цепи — по желанию.
