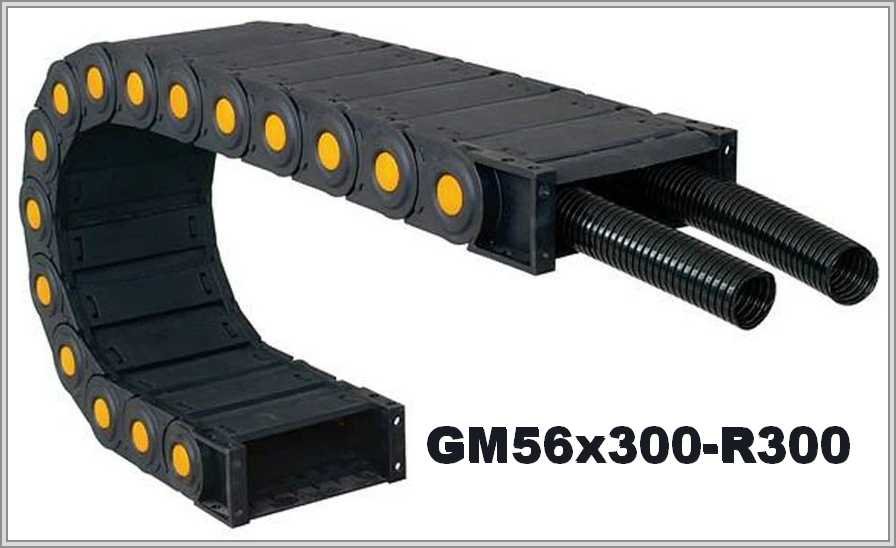

Кабелеукладчик GM56x300-R300
Артикул: WB-003108
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003108 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 56 |
| Внутренняя ширина, мм: | 300 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 94 |
| Внешняя ширина, мм: | 342 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM56x300-R300 из полиамида: внутренняя ширина 300 мм
Размеры GM56x300-R300 и подбор радиуса
GM56x300-R300: внутренняя высота — 56 мм, внутренняя ширина — 300 мм; внешняя высота — 94 мм, внешняя ширина — 342 мм. Радиус изгиба — не менее 300 мм. Радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM56 | 56х300мм | 94х342мм | 300мм |
Изгиб и площадь сечения
Для изгиба радиусом 300 мм длина цепи в изгибе ≈ πR, то есть 942,5 мм. Площадь сечения цепи = высота × ширина: 56 × 300 = 16800 мм². Жгут подбирают так, чтобы он вошёл во внутреннее сечение с запасом и разделителями.
Крышки, вставки и исполнение GM56x300-R300
Закрытое исполнение защищает от стружки и грязи; цепь GM56x300-R300 из прочного полиамида при этом открывается для полного доступа к уложенным коммуникациям. По описанию, обслуживать и очищать её удобно. Модули можно усиливать вставками. В описании отмечено: открытие крышек предусмотрено с обеих сторон, поэтому очищать загрязнения очень легко.
В заявке на GM56x300-R300 укажите положение монтажа, длину перемещения и условия работы, а также состав и массу заполнения и минимальный радиус самого жёсткого кабеля. Чертёж можно приложить при желании.
