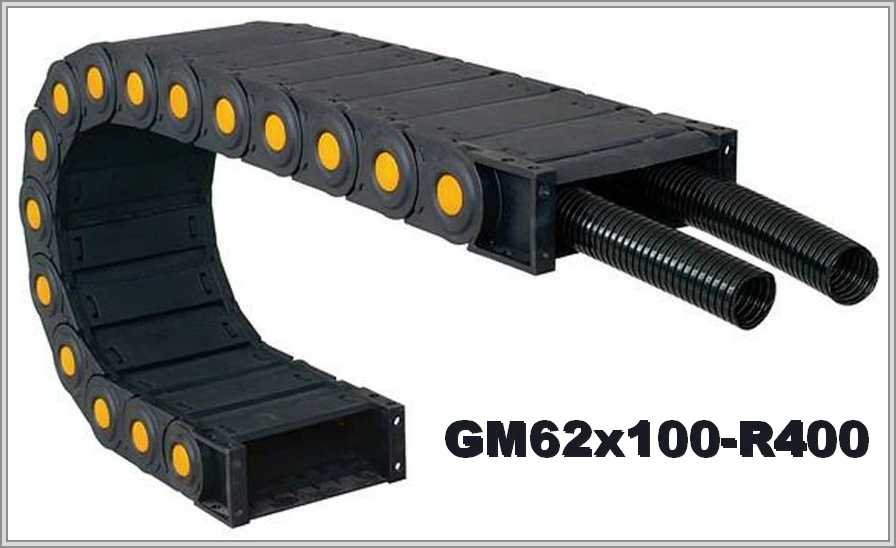

Кабелеукладчик GM62x100-R400
Артикул: WB-003133
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003133 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 400 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 143 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM62x100-R400: закрытая цепь, радиус изгиба 400 мм
Внутренние и внешние размеры
По таблице GM62x100-R400: внутренняя высота 62 мм, внутренняя ширина 100 мм; внешняя высота 100 мм, внешняя ширина 143 мм; радиус изгиба 400 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х100мм | 100х143мм | 400мм |
Высота петли и длина в изгибе
Высота петли ≈ 2R + внешняя высота: 2 × 400 + 100 = 900 мм. При радиусе 400 мм формула πR даёт длину цепи в изгибе ≈ 1256,6 мм.
Свойства по описанию и подбор цепи
Это полностью закрытая гибкая кабельная канальная цепь из прочного полиамида. Вставками модули цепи можно усиливать. По описанию, крышки открываются с обеих сторон, и загрязнения очищаются очень легко. Цепь подбирают так, чтобы её радиус был не меньше допустимого радиуса самого жёсткого кабеля. Внутреннюю высоту 62 мм и внутреннюю ширину 100 мм выбирают под жгут, оставляя запас и место для разделителей.
Расскажите, на какое расстояние должна перемещаться GM62x100-R400, что и каким весом в неё уложат, в каком положении и в каких условиях она будет работать, а также каков минимальный радиус самого жёсткого кабеля. Фото старой цепи или чертёж — при желании.
