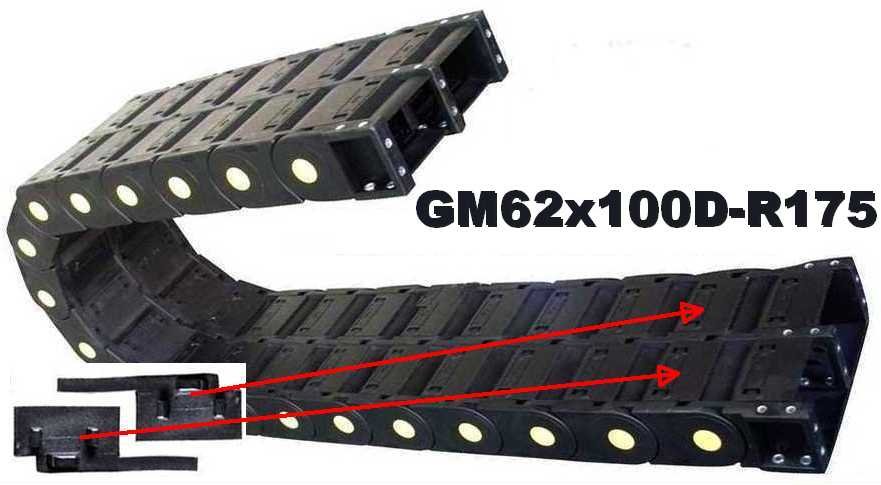

Кабелеукладчик GM62x100D-R175

Name: GM62x100D-R175
Brand: WorldBelt
SKU: WB-003163

Артикул: WB-003163

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

GM62x100D-R175: двухсекционная (двойная) закрытая цепь из полиамида серии GM, внутренняя высота 62 мм, внутренняя ширина 100 мм, радиус изгиба 175 мм.

Характеристики

Артикул:	WB-003163
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	175
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Закрытые

GM62x100D-R175 — двухсекционный закрытый кабелеукладчик, радиус 175 мм

Размеры GM62x100D-R175

Материал GM62x100D-R175 — полиамид, исполнение — закрытая двухсекционная (двойная) цепь, серия GM. Под жгут отведены: по внутренней высоте — 62 мм, по внутренней ширине каждого из двух модулей — 100 мм. Радиус цепи равен 175 мм. Внешние размеры по таблице: по внешней высоте — 100 мм, по внешней ширине сдвоенного модуля — 2А+63 мм, где А — внутренняя ширина одного модуля.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM62D	62х100мм	100х2А+63мм	175мм

Сечение и рабочая площадь GM62x100D-R175

У GM62x100D-R175 внутреннее сечение одного модуля — 62 × 100 мм: высота × ширина даёт 6200 мм². Заполнение сечения одного модуля на 80 % даёт рабочую площадь 4960 мм².

GM62x100D-R175 — схема конструкции

GM62x100D-R175 — виды концевого крепления

Устройство цепи GM62x100D-R175

В GM62x100D-R175 для жёсткости конструкции допускаются дополнительные усиливающие вставки. В описании GM62x100D-R175 энергоцепь из модулей названа лёгкой и подходящей для динамично эксплуатируемого оборудования.

При выборе GM62x100D-R175 радиус цепи сверяют с допустимым радиусом самого жёсткого кабеля: цепь с меньшим радиусом не подходит. Для подбора понадобятся: состав и масса заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа, условия работы, длина перемещения. При желании к заявке можно добавить чертёж или фото старой цепи.
