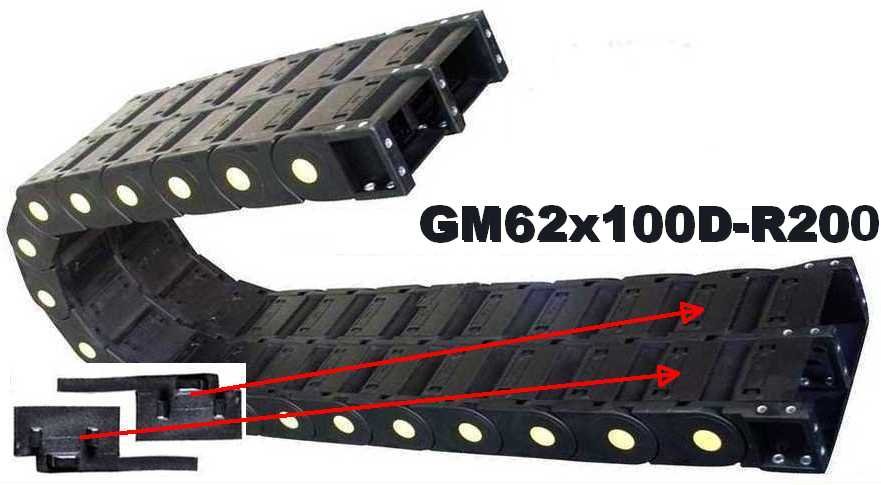

Кабелеукладчик GM62x100D-R200

Name: GM62x100D-R200
Brand: WorldBelt
SKU: WB-003162

Артикул: WB-003162

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Сдвоенная закрытая полиамидная цепь GM62x100D-R200 серии GM: внутренняя ширина модуля 100 мм, радиус изгиба 200 мм.

Характеристики

Артикул:	WB-003162
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	200
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Закрытые

Полиамидная сдвоенная цепь GM62x100D-R200, R 200 мм

Размеры GM62D и радиус

Внутренняя высота модуля GM62x100D-R200 — 62 мм, внутренняя ширина — 100 мм у каждого модуля; внешние размеры сдвоенного модуля: высота 100 мм, ширина 2А+63 мм, где А — внутренняя ширина. Радиус GM62x100D-R200 — 200 мм. Нижняя граница радиуса цепи — допустимый радиус самого жёсткого кабеля.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM62D	62х100мм	100х2А+63мм	200мм

Площадь сечения и двух секций

Сечение одного модуля (высота × ширина): 62 мм × 100 мм = 6200 мм². Суммарная площадь двух секций — 12400 мм² (две по 6200 мм²).

GM62x100D-R200 — схема конструкции

GM62x100D-R200 — виды концевого крепления

Исполнение GM62D

Цепь GM62x100D-R200: крышки открываются с обеих сторон; по описанию, загрязнения очищаются очень легко. GM62x100D-R200: для жёсткости конструкции применяют дополнительные усиливающие вставки. Две объединённые цепи из полиамида: можно раздельно уложить шланги пневмогидравлики и кабели управления — провода второй цепи не получают помех от конденсата каналов пневмогидравлики первой.

По GM62x100D-R200 в заявке пригодятся: положение монтажа цепи; радиус самого жёсткого кабеля; масса и состав заполнения; условия работы; величина перемещения. Чертёж или фото старой цепи — по желанию.
