Кабелеукладчик GM62x100D-R225
Артикул: WB-003166
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003166 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 100 |
| Радиус изгиба, мм: | 225 |
| Внешняя высота, мм: | 100 |
| Число секций: | 2 |
| Раздел: | Закрытые |
Сдвоенный кабелеукладчик GM62x100D-R225: полиамид, R 225 мм

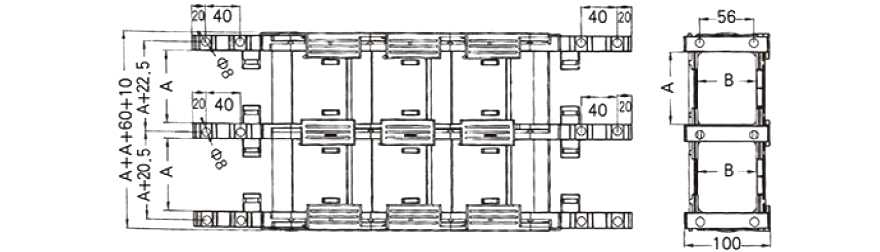

Внутренние и внешние размеры GM62x100D-R225
У GM62x100D-R225 внутренняя ширина каждого модуля равна 100 мм, внутренняя высота — 62 мм. Внешняя высота сдвоенного модуля составляет 100 мм, а внешняя ширина — 2А+63 мм (А — внутренняя ширина). Радиус изгиба: не менее 225 мм. Цепь подбирают с радиусом не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, ВхШ | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GM62D | 62х100мм | 100х2А+63мм | 225мм |
Сечение и заполнение
Площадь сечения одного модуля = высота × ширина: 62 × 100 = 6200 мм². Заполнение на 80 % даёт рабочую площадь 4960 мм².
Исполнение и крышки GM62x100D-R225

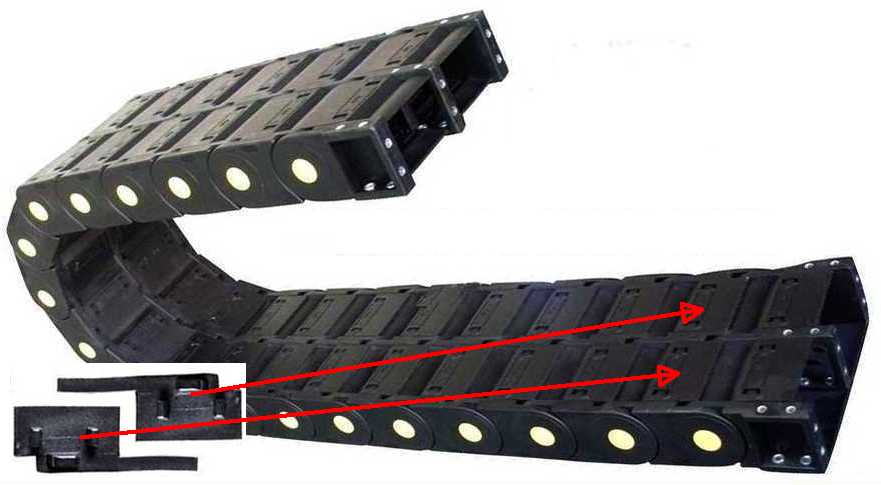

GM62D описан как парный вариант объединённых гибких цепей закрытого типа из прочного полиамида с металлической внутренней втулкой. В каждой из двух цепей можно отдельно расположить пневмогидравлические шланги и кабели управления: конденсат от каналов пневмогидравлики одной цепи не будет создавать помех проводам во второй. Верхние и нижние крышки легко отщёлкиваются для полного доступа к уложенным коммуникациям. Для жёсткости конструкции можно применять дополнительные усиливающие вставки. По описанию, энергоцепь из модулей лёгкая и подходит для работы на динамично эксплуатируемом оборудовании.
Для заявки на GM62x100D-R225 нужны: длина перемещения; состав и масса заполнения; радиус самого жёсткого кабеля; положение монтажа; условия работы. Чертёж или фото заменяемой цепи — по желанию.
