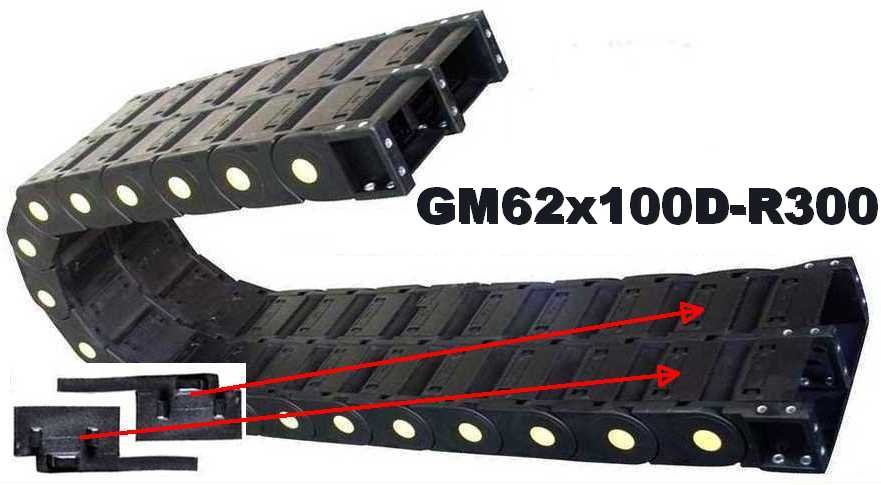

Кабелеукладчик GM62x100D-R300

Name: GM62x100D-R300
Brand: WorldBelt
SKU: WB-003170

Артикул: WB-003170

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Закрытая двухсекционная цепь GM62x100D-R300 из полиамида, серия GM: внутренняя высота 62 мм, внешняя высота 100 мм, радиус 300 мм.

Характеристики

Артикул:	WB-003170
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	100
Радиус изгиба, мм:	300
Внешняя высота, мм:	100
Число секций:	2
Раздел:	Закрытые

Кабелеукладчик GM62x100D-R300: две секции, внутренняя ширина 100 мм, R 300 мм

Размеры по таблице

GM62x100D-R300: серия GM, полиамид, закрытая двухсекционная цепь. Данные: радиус изгиба 300 мм; внутренняя ширина каждого из двух модулей 100 мм; внутренняя высота 62 мм; внешняя ширина 2А+63 мм (А — внутренняя ширина модуля); внешняя высота сдвоенного модуля 100 мм.

Тип	Внутренний размер одного модуля, ВхШ	Внешний размер сдвоенного модуля, ВхН	Радиус изгиба
GM62D	62х100мм	100х2А+63мм	300мм

Расчёт изгиба и рабочей площади

Для длины цепи в изгибе берут πR: для радиуса изгиба 300 мм получаем ≈ 942,5 мм. Рабочая площадь одного модуля при заполнении сечения на 80 % — 4960 мм².

GM62x100D-R300 — схема конструкции

GM62x100D-R300 — виды концевого крепления

Описание цепи и подбор

Парный вариант объединённых гибких кабельных канальных цепей закрытого типа из прочного полиамида с металлической внутренней втулкой. Для жёсткости конструкции можно применять дополнительные усиливающие вставки. Энергоцепь из модулей, как отмечено в описании, лёгкая; она подходит для работы на динамично эксплуатируемом оборудовании. От стружки и грязи защищает закрытое исполнение. Допустимый радиус самого жёсткого кабеля не должен превышать радиус цепи — 300 мм.

К заявке на GM62x100D-R300 добавьте сведения: состав и массу заполнения, минимальный радиус самого жёсткого кабеля, условия работы, положение монтажа, длину перемещения. К заявке при желании можно приложить чертёж или фото старой цепи.
