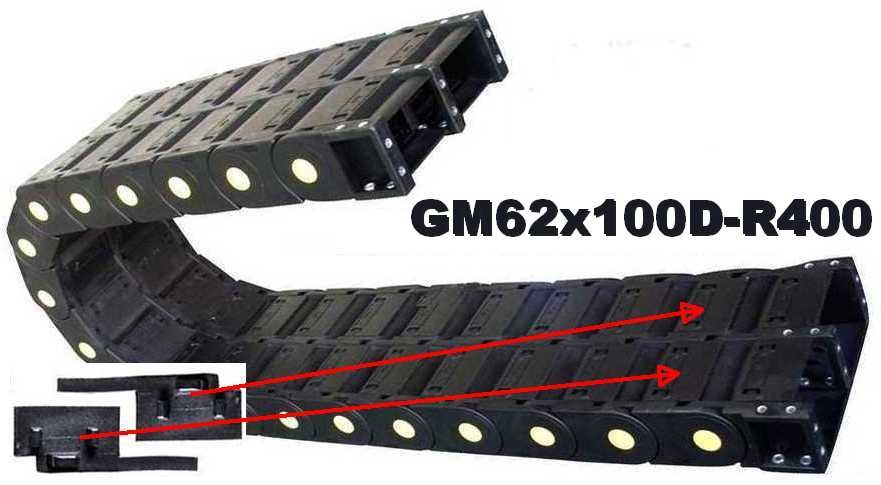

Кабелеукладчик GM62x100D-R400

Размеры и радиус изгиба

GM62x100D-R400 — двухсекционная закрытая цепь из полиамида, модель GM62D. Внутренняя высота каждого из двух модулей 62 мм, внутренняя ширина 100 мм. У сдвоенного модуля внешняя высота 100 мм, внешняя ширина 2А+63 мм, где А — внутренняя ширина одного модуля. Радиус изгиба не менее 400 мм.

Площадь сечения

Площадь сечения = высота × ширина; по внутренним размерам одного модуля 62 × 100 = 6200 мм².

Конструкция и обслуживание

Цепи объединены в пару, выполнены из прочного полиамида, с металлической внутренней втулкой. Крышки, верхние и нижние, могут легко отщёлкиваться для полного доступа к уложенным коммуникациям. Благодаря этому цепь удобно обслуживать и очищать. Конструкторы предусмотрели открытие крышек с обеих сторон, чтобы загрязнения очищались очень легко. В каждой из двух цепей можно расположить отдельно друг от друга пневмогидравлические шланги и кабели управления. Беспокоиться, что конденсат от каналов пневмогидравлики одной цепи создаст помеху во второй для расположенных там проводов, не нужно.

Для подбора GM62x100D-R400 укажите: условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля; положение монтажа. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить чертёж.
