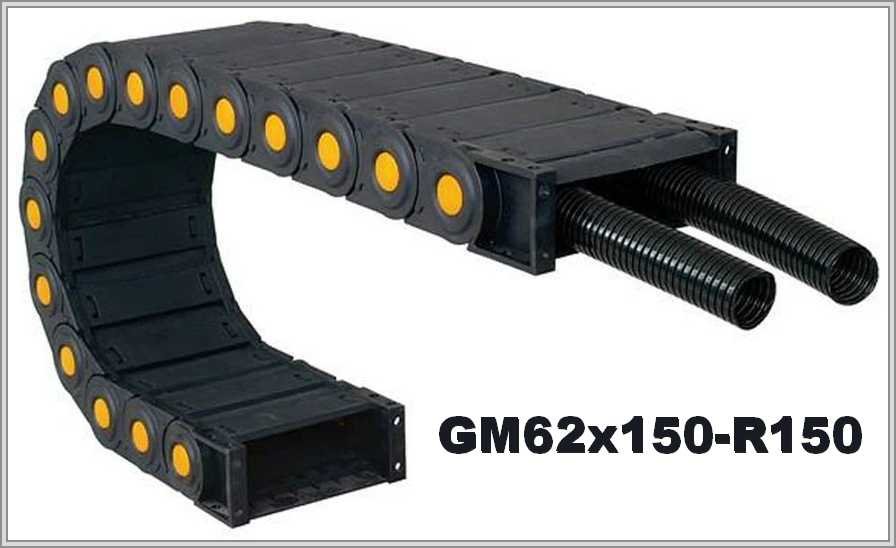

Кабелеукладчик GM62x150-R150

Name: GM62x150-R150
Brand: WorldBelt
SKU: WB-003110

Артикул: WB-003110

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GM62x150-R150 из полиамида, серия GM: закрытое исполнение, внутри 62 на 150 мм, радиус изгиба 150 мм.

Характеристики

Артикул:	WB-003110
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	150
Внешняя высота, мм:	100
Внешняя ширина, мм:	193
Число секций:	1
Раздел:	Закрытые

Закрытый кабелеукладчик GM62x150-R150: R 150 мм, полиамид

Числа таблицы для GM62

Внутренняя высота модуля GM62 — 62 мм, внутренняя ширина составляет 150 мм; внешние размеры: высота 100 мм, ширина 193 мм. Радиус GM62x150-R150 — 150 мм. Цепь выбирают с радиусом, не меньшим допустимого радиуса самого жёсткого кабеля.

Тип	Внутренний размер модуля, ВхШ (А)	Внешний размер модуля, ВхН	Радиус изгиба
GM62	62х150мм	100х193мм	150мм

Петля и длина цепи GM62

Высота петли — сумма 2R и внешней высоты: 150 × 2 + 100 ≈ 400 мм. Длина цепи в изгибе ≈ πR: π × 150 ≈ 471,2 мм.

GM62x150-R150 — схема конструкции

GM62x150-R150 — виды концевого крепления

Конструкция и подбор GM62x150-R150

Описание указывает: вес вложенных кабелей и шлангов может быть весьма значительным, цепь рассчитана на большие нагрузки. Цепь GM62x150-R150 — полностью закрытая, из прочного полиамида, открывается для свободного доступа при укладке коммуникаций. Для GM62x150-R150: в описании упомянуты обслуживание цепи и её очистка. Закрытая цепь защищает уложенные кабели от стружки и грязи.

Заявка на GM62x150-R150 содержит: величина перемещения; положение монтажа; масса и состав заполнения; радиус, допустимый для самого жёсткого кабеля; условия, в которых цепь работает. Чертёж цепи либо фото заменяемой цепи — по желанию.
