Кабелеукладчик GM62x150-R175
Артикул: WB-003114
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003114 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 150 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 193 |
| Число секций: | 1 |
| Раздел: | Закрытые |

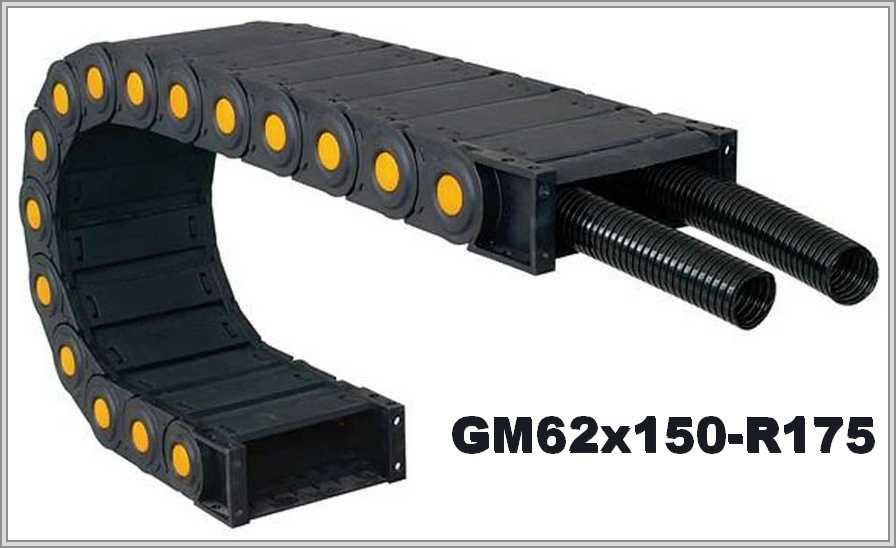

Кабелеукладчик GM62x150-R175 из полиамида: внутренняя ширина 150 мм
Размеры и радиус GM62x150-R175
GM62x150-R175: внутренняя высота — 62 мм, внутренняя ширина — 150 мм; внешняя высота — 100 мм, внешняя ширина — 193 мм. Радиус изгиба — не менее 175 мм. Радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х150мм | 100х193мм | 150мм |
Площадь сечения и рабочая площадь
Сечение по внутренним размерам: 62 мм × 150 мм = 9300 мм² (площадь сечения цепи = высота × ширина). Рабочая площадь при заполнении 80 % — 7440 мм². Жгут подбирают так, чтобы он вошёл во внутреннее сечение с запасом и разделителями.
Исполнение и крышки GM62x150-R175
Закрытое исполнение защищает от стружки и грязи; цепь GM62x150-R175 из прочного полиамида при этом открывается для свободного доступа при укладке коммуникаций. По описанию, обслуживать и очищать её удобно. Модули можно усиливать вставками. Описание сообщает: вес вложенных кабелей и шлангов может быть весьма значительным, а цепь рассчитана на большие нагрузки.
Что указать в заявке на GM62x150-R175: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
