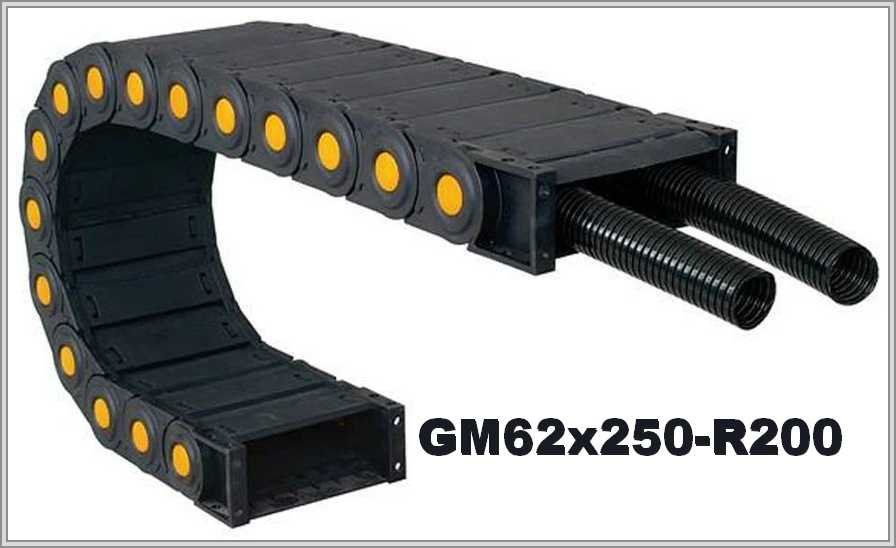

Кабелеукладчик GM62x250-R200
Артикул: WB-003119
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003119 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 293 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Закрытый кабелеукладчик GM62x250-R200: R 200 мм, полиамид
Радиус и размеры GM62
Внутренние размеры GM62x250-R200 (высота × ширина): 62 × 250 мм; внешняя высота × внешняя ширина: 100 × 293 мм. R = 200 мм. Нижняя граница радиуса цепи — допустимый радиус самого жёсткого кабеля.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х250мм | 100х293мм | 200мм |
Сечение GM62 и заполнение
Площадь сечения по формуле высота × ширина: 62 на 250 мм — 15500 мм². Рабочая площадь при заполнении 80 % — 12400 мм² при сечении 15500 мм².
Исполнение GM62x250-R200
Цепь GM62x250-R200: модули можно усиливать вставками. Цепь GM62x250-R200 — полностью закрытая, из прочного полиамида, открывается для свободного доступа при укладке коммуникаций. Модули цепи можно разделить на отдельные и собрать до нужной длины.
Чтобы подобрать GM62x250-R200, сообщите условия, в которых цепь работает, радиус самого жёсткого кабеля, состав заполнения и его массу, величину перемещения и положение монтажа. Фото заменяемой цепи либо чертёж цепи можно добавить при желании.
