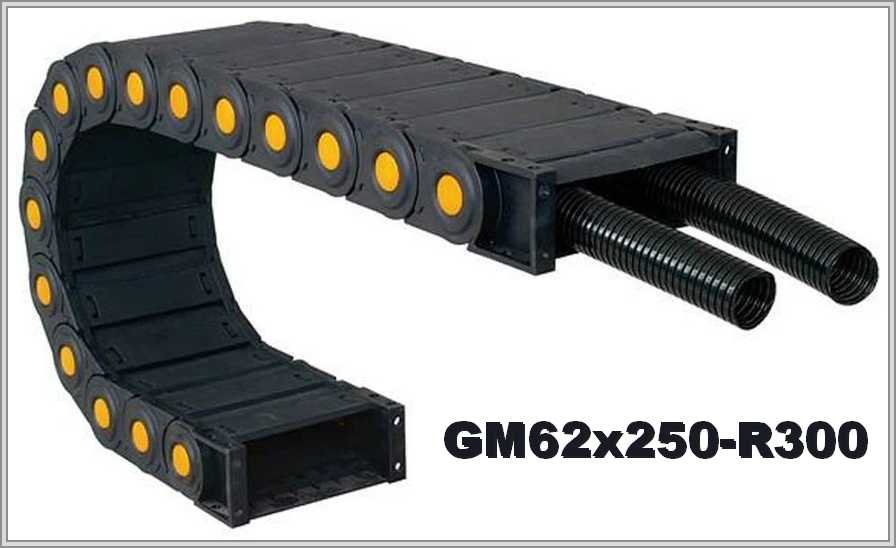

Кабелеукладчик GM62x250-R300
Артикул: WB-003131
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003131 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 250 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 293 |
| Число секций: | 1 |
| Раздел: | Закрытые |
GM62x250-R300 — кабелеукладчик GM: внутренняя ширина 250 мм, R 300 мм
Радиус изгиба и размеры цепи
GM62x250-R300 — закрытая цепь из полиамида, серия GM. Размеры и радиус: внутренняя высота 62 мм; внутренняя ширина 250 мм; внешняя высота 100 мм; радиус изгиба 300 мм; внешняя ширина 293 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х250мм | 100х293мм | 300мм |
Расчёт изгиба и сечения
Длина цепи в изгибе считается по формуле πR: при радиусе 300 мм выходит ≈ 942,5 мм. Для площади сечения берут внутреннюю высоту × внутреннюю ширину: если внутри 62 × 250 мм, выходит 15500 мм².
Из описания и правил подбора цепи
Полностью закрытая гибкая кабельная канальная цепь из прочного полиамида открывается для свободного доступа при укладке коммуникаций. Модули можно усиливать вставками. По описанию, обслуживание легко выполнять: модули цепи разделяются на отдельные и собираются для подбора нужной длины. Закрытое исполнение защищает от стружки и грязи. Радиус 300 мм годится, если допустимый радиус самого жёсткого кабеля не больше него.
В заявке на GM62x250-R300 пригодятся: длина перемещения; положение монтажа; условия работы; минимальный радиус самого жёсткого кабеля; состав и масса заполнения. При большой длине хода учитывают свободнонесущую длину и опоры. Фото старой цепи или чертёж можно приложить, если хотите.
