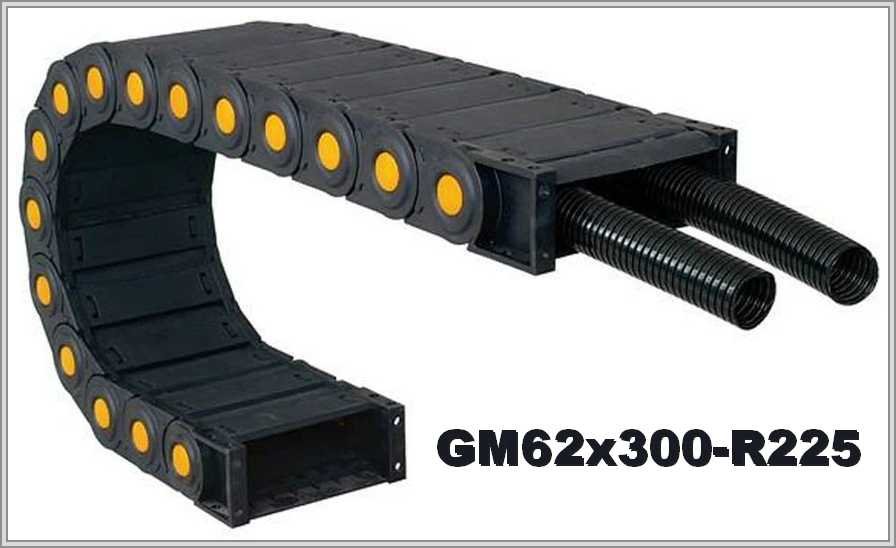

Кабелеукладчик GM62x300-R225

Name: GM62x300-R225
Brand: WorldBelt
SKU: WB-003124

Артикул: WB-003124

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Серия GM, полиамид, закрытая цепь GM62x300-R225: внутренняя ширина 300 мм, внешняя ширина 343 мм, радиус изгиба 225 мм.

Характеристики

Артикул:	WB-003124
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	300
Радиус изгиба, мм:	225
Внешняя высота, мм:	100
Внешняя ширина, мм:	343
Число секций:	1
Раздел:	Закрытые

Кабелеукладчик GM62x300-R225 серии GM: полиамид, радиус 225 мм

Размеры по таблице

Цепь GM62x300-R225 серии GM выполнена из полиамида в закрытом исполнении; её параметры — внешняя высота 100 мм; внешняя ширина 343 мм; внутренняя высота 62 мм; внутренняя ширина 300 мм; радиус изгиба 225 мм.

Тип	Внутренний размер модуля, ВхШ (А)	Внешний размер модуля, ВхН	Радиус изгиба
GM62	62х300мм	100х343мм	225мм

Высота петли и рабочая площадь

Для высоты петли берут 2R + внешняя высота: с радиусом изгиба 225 мм и внешней высотой 100 мм получается ≈ 550 мм. Заполнение на 80 % даёт рабочую площадь 14880 мм².

GM62x300-R225 — схема конструкции

GM62x300-R225 — виды концевого крепления

Конструкция и подбор

Полностью закрытая цепь из прочного полиамида; для свободного доступа при укладке коммуникаций её можно открыть. Есть возможность усилить модули вставками. Энергоцепь, как сказано в описании, подходит для работы на динамично эксплуатируемом оборудовании, лёгкая и прочная. От стружки и грязи защищает закрытое исполнение. Жгут кабелей с разделителями должен разместиться в сечении 62 × 300 мм с запасом. Правило для радиуса: радиус цепи не меньше допустимого радиуса самого жёсткого кабеля; для GM62x300-R225 это 225 мм.

Заказывая GM62x300-R225, сообщите состав и массу заполнения, длину перемещения, положение монтажа, условия работы, минимальный радиус самого жёсткого кабеля. Чертёж или фото цепи, которую заменяют, — по желанию.
