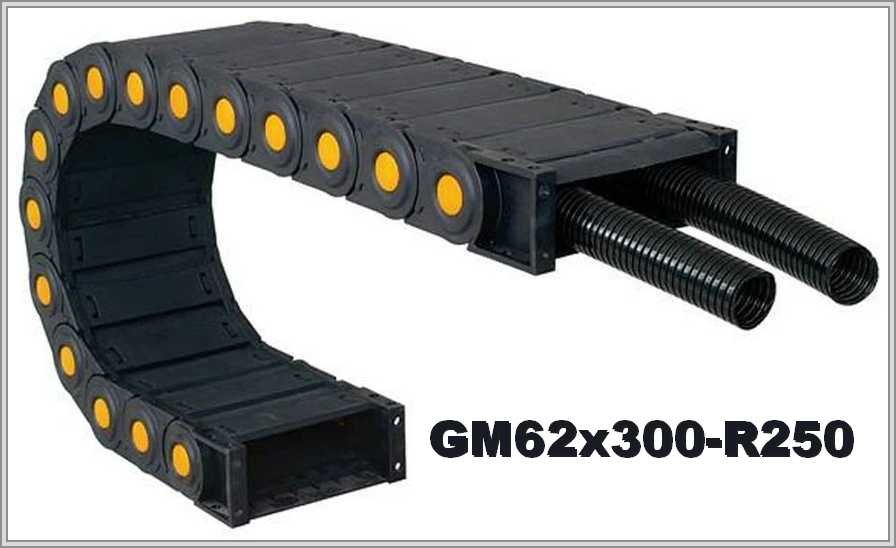

Кабелеукладчик GM62x300-R250
Артикул: WB-003128
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003128 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 62 |
| Внутренняя ширина, мм: | 300 |
| Радиус изгиба, мм: | 250 |
| Внешняя высота, мм: | 100 |
| Внешняя ширина, мм: | 343 |
| Число секций: | 1 |
| Раздел: | Закрытые |
Кабелеукладчик GM62x300-R250: полиамид, внутренняя ширина 300 мм
Размеры и радиус изгиба
GM62x300-R250 — закрытая цепь из полиамида, серия GM, модель GM62. Внутренняя высота 62 мм, внутренняя ширина 300 мм. Внешняя высота 100 мм, внешняя ширина 343 мм. Радиус изгиба — не менее 250 мм.
| Тип | Внутренний размер модуля, ВхШ (А) | Внешний размер модуля, ВхН | Радиус изгиба |
| GM62 | 62х300мм | 100х343мм | 250мм |
Высота петли и рабочая площадь
Высоту петли оценивают по формуле 2R + внешняя высота: 2 × 250 + 100 ≈ 600 мм. При заполнении 80 % рабочая площадь ≈ 14880 мм².
Устройство цепи и обслуживание
Цепь гибкая, полностью закрытая, из прочного полиамида. Её можно открыть для свободного доступа при укладке коммуникаций. Обслуживать цепь и производить её очистку удобно. Модули можно усиливать вставками. В ассортименте GM62 есть модели с дополнительной трубкой для защиты разных типов кабелей или шлангов друг от друга. Энергоцепь лёгкая, прочная и подходит для работы на динамично эксплуатируемом оборудовании.
Для подбора GM62x300-R250 укажите: положение монтажа; условия работы; длина перемещения; состав и масса заполнения; минимальный радиус самого жёсткого кабеля. Радиус цепи не должен быть меньше допустимого радиуса самого жёсткого кабеля. При желании можно приложить фото старой цепи или чертёж.
