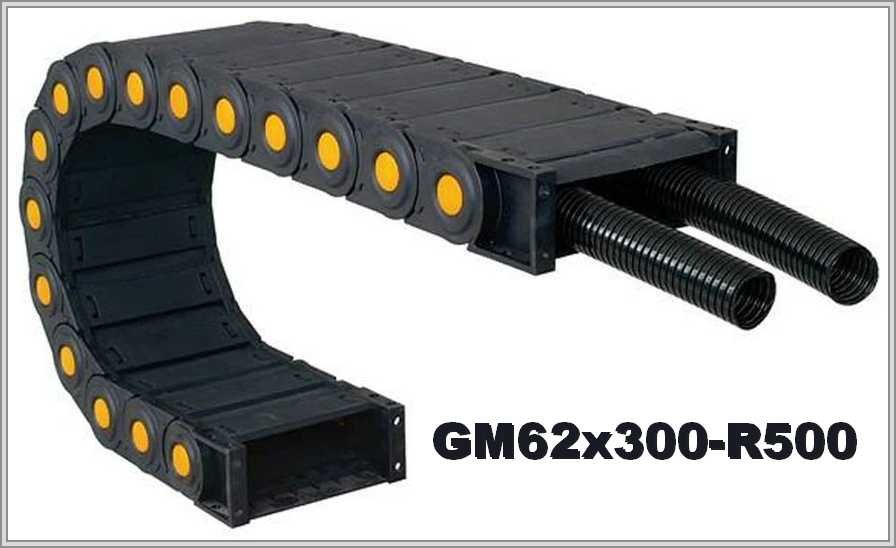

Кабелеукладчик GM62x300-R500

Name: GM62x300-R500
Brand: WorldBelt
SKU: WB-003140

Артикул: WB-003140

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GM62x300-R500 серии GM из полиамида, закрытое исполнение: внутренняя ширина 300 мм, радиус изгиба 500 мм.

Характеристики

Артикул:	WB-003140
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	62
Внутренняя ширина, мм:	300
Радиус изгиба, мм:	500
Внешняя высота, мм:	100
Внешняя ширина, мм:	343
Число секций:	1
Раздел:	Закрытые

Закрытый кабелеукладчик GM62x300-R500: R 500 мм, полиамид

Размеры и радиус GM62x300-R500

У GM62x300-R500 внутренняя ширина равна 300 мм, внутренняя высота — 62 мм. Внешняя высота составляет 100 мм, внешняя ширина — 343 мм. Радиус изгиба: не менее 500 мм. Цепь подбирают с радиусом не меньше допустимого радиуса самого жёсткого кабеля.

Тип	Внутренний размер модуля, ВхШ (А)	Внешний размер модуля, ВхН	Радиус изгиба
GM62	62х300мм	100х343мм	500мм

Изгиб и площадь сечения

Для изгиба радиусом 500 мм длина цепи в изгибе ≈ πR, то есть 1570,8 мм. Площадь сечения цепи = высота × ширина: 62 × 300 = 18600 мм². Жгут подбирают так, чтобы он вошёл во внутреннее сечение с запасом и разделителями.

GM62x300-R500 — схема конструкции

GM62x300-R500 — виды концевого крепления

Крышки, вставки и исполнение GM62x300-R500

По описанию, GM62 — полностью закрытая гибкая кабельная цепь из прочного полиамида; её можно открыть для свободного доступа при укладке коммуникаций. Модули можно усиливать вставками. Описание называет энергоцепь лёгкой и прочной, подходящей для работы на динамично эксплуатируемом оборудовании.

Что указать в заявке на GM62x300-R500: длину перемещения, состав и массу заполнения, минимальный радиус самого жёсткого кабеля, положение монтажа и условия работы. Фото старой цепи или чертёж можно приложить при желании.
