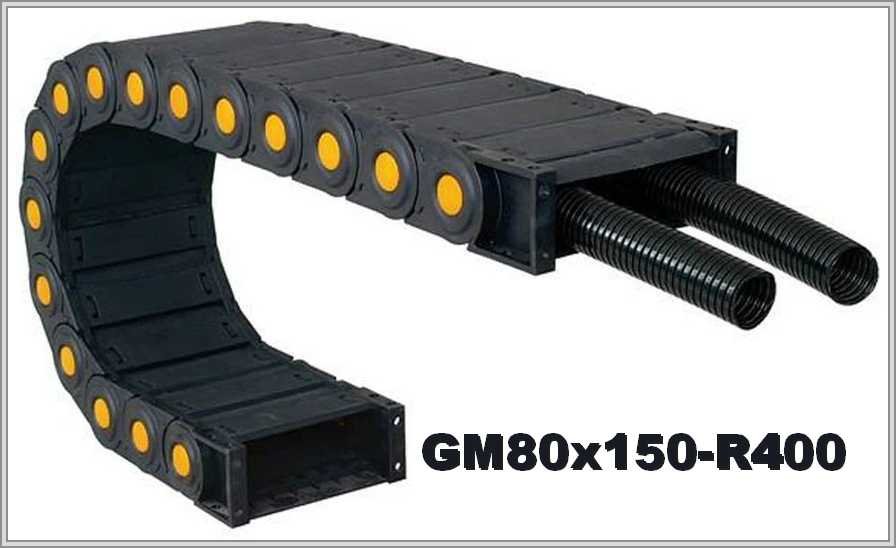

Кабелеукладчик GM80x150-R400

Name: GM80x150-R400
Brand: WorldBelt
SKU: WB-003147

Артикул: WB-003147

Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталога

Цена по запросу

Срок поставки уточним при ответе

Кабелеукладчик GM80x150-R400 закрытого исполнения из полиамида: внутренняя ширина 150 мм, радиус изгиба 400 мм, высота петли 918 мм.

Характеристики

Артикул:	WB-003147
Производитель:	WorldBelt
Серия:	GM
Исполнение цепи:	Закрытая
Материал цепи:	Полиамид
Внутренняя высота, мм:	80
Внутренняя ширина, мм:	150
Радиус изгиба, мм:	400
Внешняя высота, мм:	118
Внешняя ширина, мм:	196
Число секций:	1
Раздел:	Закрытые

Кабелеукладчик GM80x150-R400: закрытая цепь, радиус изгиба 400 мм

Размеры и радиус изгиба

Внешняя высота GM80x150-R400 — 118 мм, внешняя ширина — 196 мм; внутренняя высота — 80 мм, внутренняя ширина — 150 мм. Радиус изгиба — не менее 400 мм.

Тип	Внутренний размер модуля, ВхШ (А)	Внешний размер модуля, ВхН	Радиус изгиба
GM80	80х150мм	118х196мм	400мм

Высота петли и площадь сечения

Высота петли ≈ 2R + внешняя высота: 2 × 400 + 118 = 918 мм. Площадь сечения = высота × ширина: внутренняя высота 80 мм на внутреннюю ширину 150 мм даёт 12000 мм².

GM80x150-R400 — схема конструкции

GM80x150-R400 — виды концевого крепления

Исполнение по описанию и правила подбора

Модули можно усиливать вставками. Описание отмечает, что цепь удобно обслуживать и очищать. Описание предупреждает, что вес вложенных кабелей и шлангов может быть весьма значительным, и называет цепь рассчитанной на большие нагрузки. Радиус цепи берут не меньше допустимого радиуса самого жёсткого кабеля. Если ход GM80x150-R400 длинный, учитывают свободнонесущую длину и опоры.

Напишите, на какую длину перемещается GM80x150-R400, чем и с какой массой её заполнят, каков минимальный радиус самого жёсткого кабеля, в каком положении её монтируют и в каких условиях она работает. Чертёж или фото старой цепи — по желанию.
