Кабелеукладчик GM80x150D-R200
Артикул: WB-003177
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003177 |
| Производитель: | WorldBelt |
| Серия: | GM |
| Исполнение цепи: | Закрытая |
| Материал цепи: | Полиамид |
| Внутренняя высота, мм: | 80 |
| Внутренняя ширина, мм: | 150 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 118 |
| Число секций: | 2 |
| Раздел: | Закрытые |

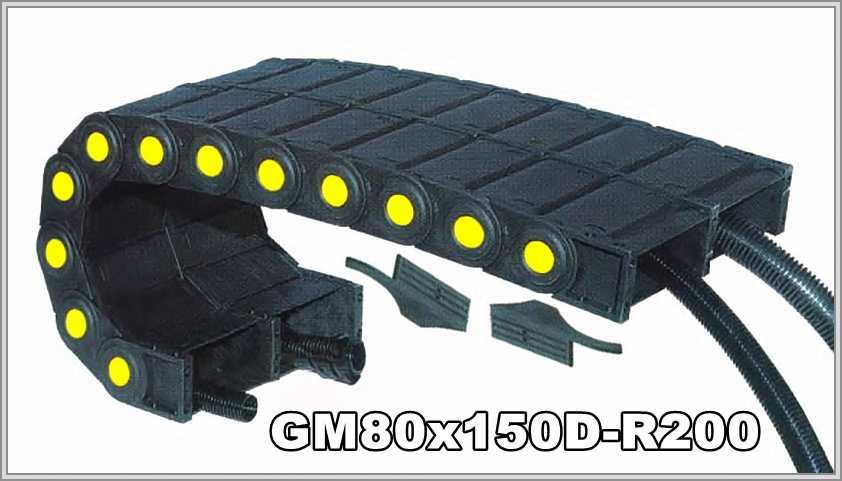

Полиамидная сдвоенная цепь GM80x150D-R200, R 200 мм
Числа таблицы для GM80D
Внутренние размеры модуля GM80x150D-R200 (высота × ширина): 80 × 150 мм; у сдвоенного модуля внешняя высота 118 мм, внешняя ширина 2А+77 мм, где А — внутренняя ширина. Для GM80x150D-R200: радиус цепи равен 200 мм. Нижняя граница радиуса цепи — допустимый радиус самого жёсткого кабеля.
| Тип | Внутренний размер одного модуля, ВхШ | Внешний размер сдвоенного модуля, ВхН | Радиус изгиба |
| GM80D | 80х150мм | 118х2А+77мм | 200мм |
Расчёт площади секций
Сечение одного модуля (высота × ширина): 80 мм × 150 мм = 12000 мм². Модуль GM80x150D-R200: суммарная площадь двух секций — 24000 мм² (две по 12000 мм²).
Конструкция GM80D по описанию
Цепь GM80x150D-R200: у GM80D металлическая внутренняя втулка. Крышки открываются с обеих сторон; по описанию, загрязнения очищаются очень легко. Цепь двойная, из двух объединённых: можно раздельно уложить кабели управления и пневмогидравлические шланги, благодаря чему конденсат от каналов пневмогидравлики одной цепи не мешает проводам во второй.
Пришлите для GM80x150D-R200 положение монтажа цепи, допустимый радиус самого жёсткого кабеля, условия работы, длину перемещения и массу и состав заполнения. Эскиз цепи либо фото старой цепи — по желанию.
