Кабелеукладчик DH125-R470
Артикул: WB-003451
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003451 |
| Производитель: | WorldBelt |
| Шаг, мм: | 125 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 96 |
| Макс. внутренняя ширина, мм: | 550 |
| Радиус изгиба, мм: | 470 |
| Число секций: | 1 |
| Раздел: | Открытые |

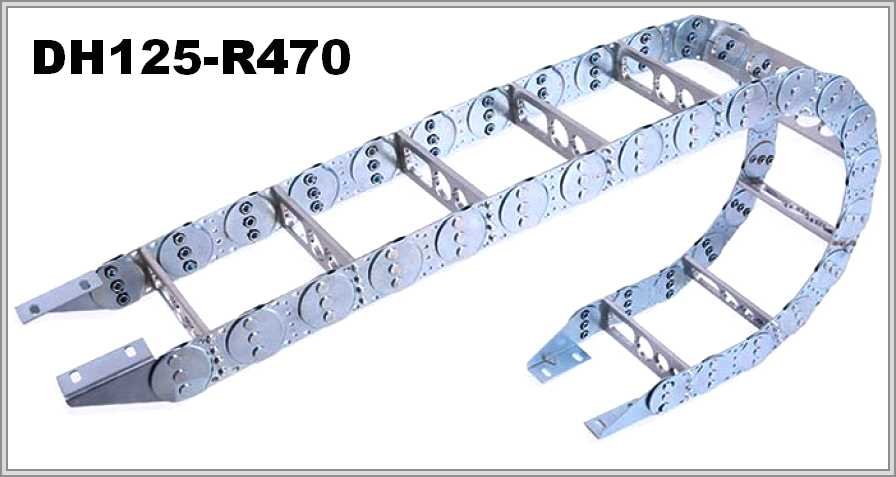

Открытый кабелеукладчик DH125-R470 из стали, радиус 470 мм
Радиус в обозначении
Радиус изгиба цепи — не меньше, чем допускает самый жёсткий из кабелей. Радиус изгиба — 470 мм; он стоит в обозначении DH125-R470 сразу после буквы R. Изгиб при R 470 мм: πR ≈ 1476,5 мм цепи.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH125 | 96мм | 120-550мм | 470мм | 125мм |

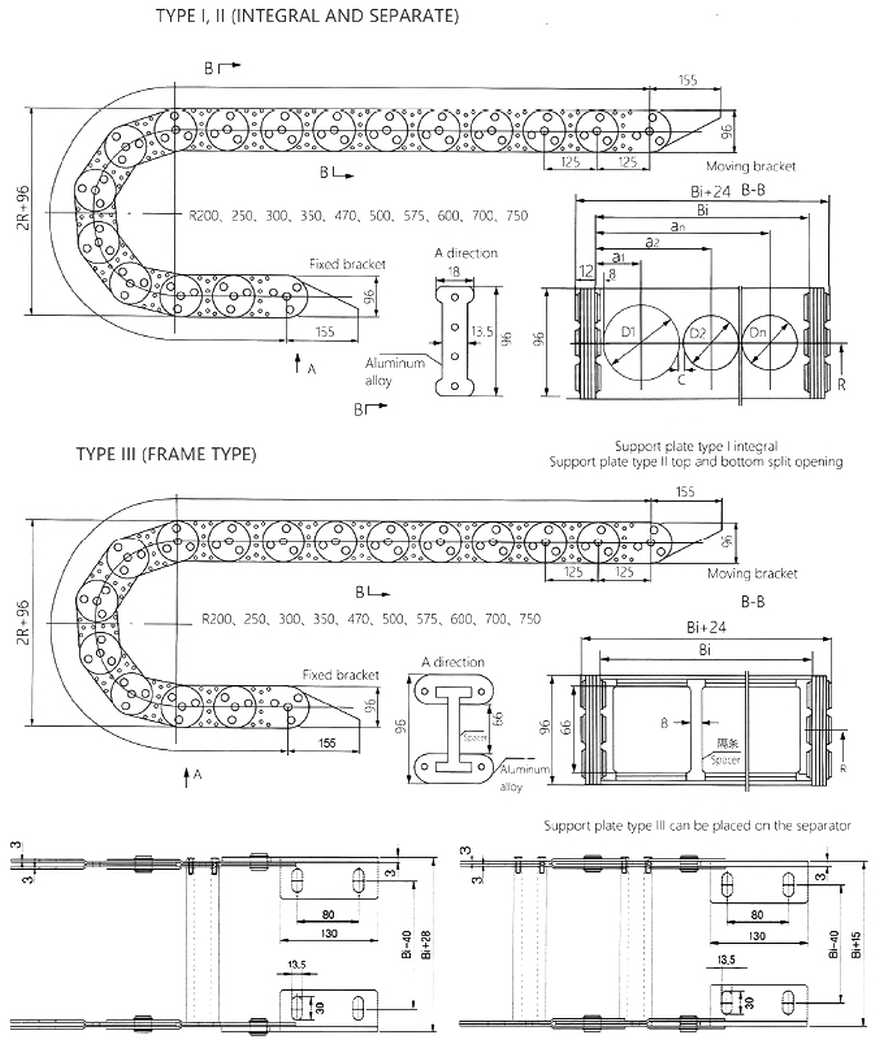

Размеры и сечение
Высота внутри 96 мм при шаге 125 мм; внутренняя ширина набирается от 120 до 550 мм. Сечение, то есть высота 96 мм на ширину, даёт 11520 мм² (ширина 120 мм) и 52800 мм² (ширина 550 мм). Размер внутреннего сечения зависит от жгута: его берут с запасом и с разделителями.
Конструкция и подбор

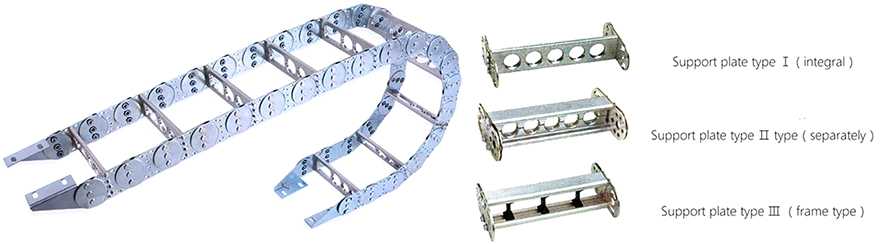

Осмотр и замена линий удобны в открытом исполнении. В описании перегородок — 3 типа.
Чтобы подобрать DH125-R470, понадобятся: длина перемещения цепи; нижняя граница радиуса по самому жёсткому кабелю; положение монтажа цепи; условия работы; вес и состав заполнения. Снимок старой цепи или чертёж — по желанию.
