Кабелеукладчик DH125-R500
Артикул: WB-003452
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003452 |
| Производитель: | WorldBelt |
| Шаг, мм: | 125 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 96 |
| Макс. внутренняя ширина, мм: | 550 |
| Радиус изгиба, мм: | 500 |
| Число секций: | 1 |
| Раздел: | Открытые |

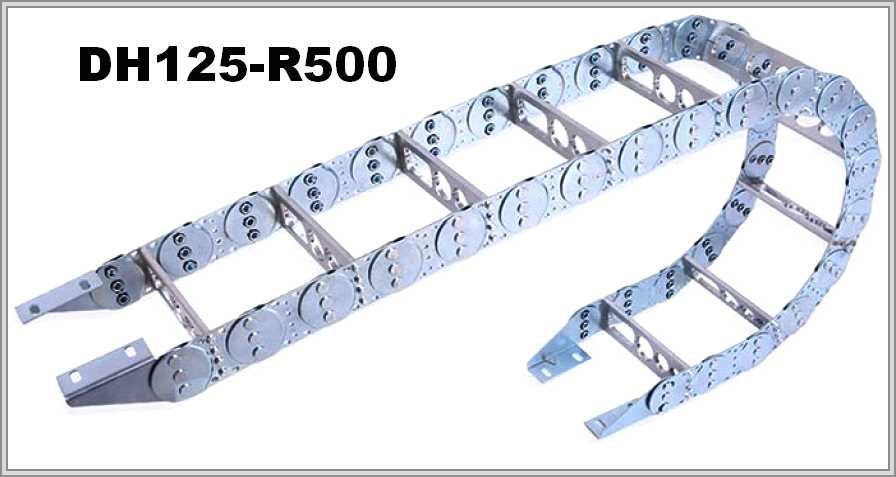

Стальная цепь DH125-R500: радиус 500 мм, ширина внутри — от 120 до 550 мм
Ролики и перегородки
Если длина больше шести метров, необходимо использовать поддерживающие ролики. DH125-R500 — стальной кабелеукладчик открытого мостового типа. Перегородки трёх типов используются в цепи.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH125 | 96мм | 120-550мм | 500мм | 125мм |
Внутренние размеры DH125-R500
Площадь сечения: 96 × 120 = 11520 мм²; 96 × 550 = 52800 мм². Шаг цепи DH125-R500 составляет 125 мм, внутренняя высота — 96 мм, внутренняя ширина — 120–550 мм.
Что задаёт радиус 500 мм
Радиус 500 мм у DH125-R500 надо сопоставить с минимальным радиусом изгиба для самого жёсткого кабеля. π × 500 мм ≈ 1570,8 мм — длина цепи в изгибе. У цепи DH125-R500 радиус задан как 500 мм.
Подбирая DH125-R500, назовите длину перемещения DH125-R500, состав и массу заполнения цепи DH125-R500, положение монтажа DH125-R500, минимальный радиус самого жёсткого кабеля в жгуте и условия работы DH125-R500. Чертёж либо фото прежней цепи можно добавить.
