Кабелеукладчик DH180-R450
Артикул: WB-003459
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003459 |
| Производитель: | WorldBelt |
| Шаг, мм: | 180 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 144 |
| Макс. внутренняя ширина, мм: | 650 |
| Радиус изгиба, мм: | 450 |
| Число секций: | 1 |
| Раздел: | Открытые |

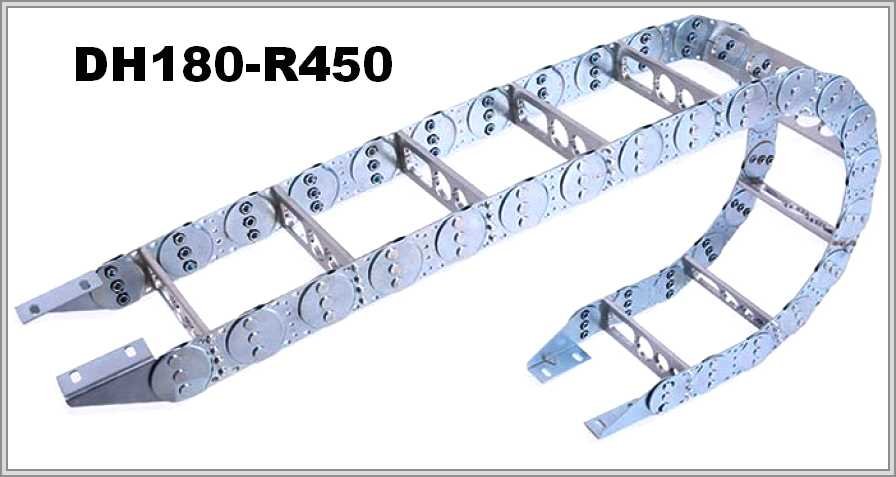

Кабелеукладчик DH180-R450 серии DH: радиус 450 мм, высота 144 мм
Радиус DH180-R450
Радиус цепи проверяют по минимально допустимому радиусу самого жёсткого кабеля и берут не меньше него. Радиус изгиба — 450 мм; он указан в обозначении DH180-R450 после буквы R. Длину цепи в изгибе оценивают ≈ πR: при R 450 мм получается 1413,7 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH180 | 144мм | 200-650мм | 450мм | 180мм |

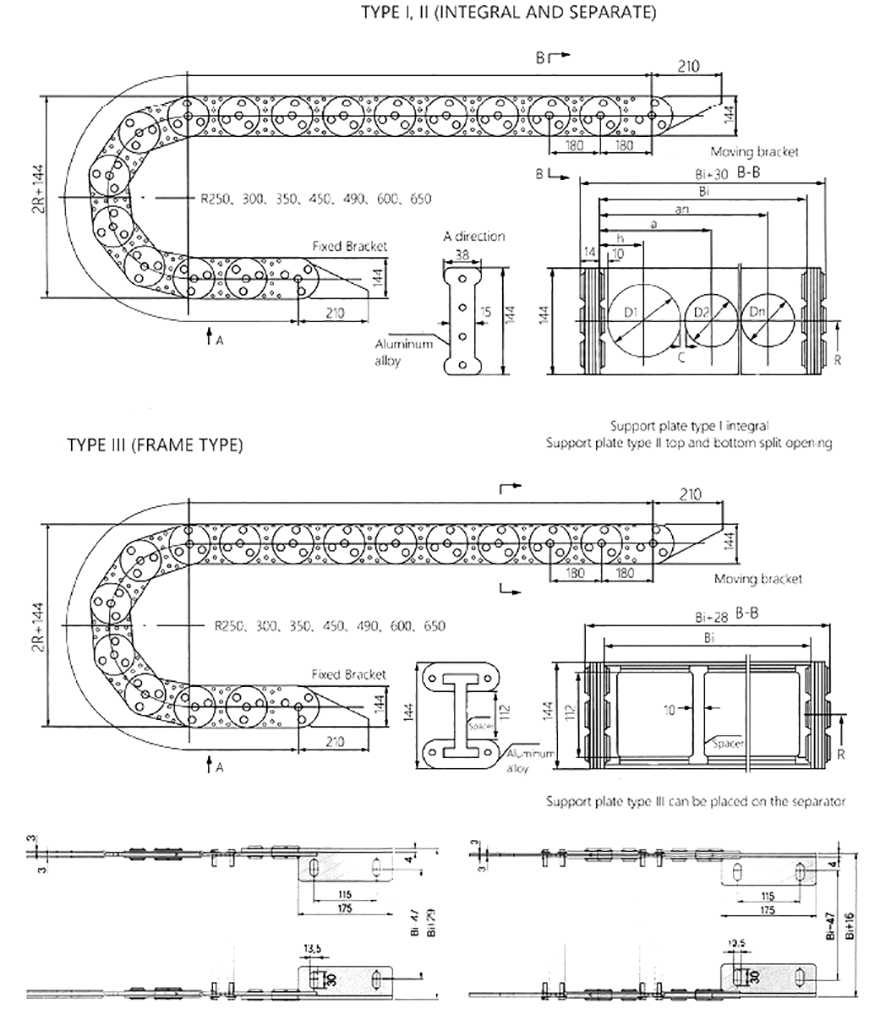

Размеры DH180-R450
Внутренняя ширина от 200 мм (минимум) до 650 мм (максимум); внутренняя высота 144 мм, шаг 180 мм. Если ширина 200 мм, сечение равно 28800 мм²; если ширина 650 мм — 93600 мм² (высота везде 144 мм).
Конструкция цепи
Цель цепи по описанию — предохранение кабелей при их буксировке. 3 типа перегородок применяются в этой энергоцепи. Стальная цепь серии DH, мостовой открытый тип: так описывается DH180-R450.
Для расчёта цепи DH180-R450 сообщите длину перемещения цепи, заполнение цепи: состав и вес, условия работы, минимальный радиус, допускаемый самым жёстким кабелем, положение монтажа цепи. Есть чертёж или снимок цепи, которую нужно заменить, — добавьте.
