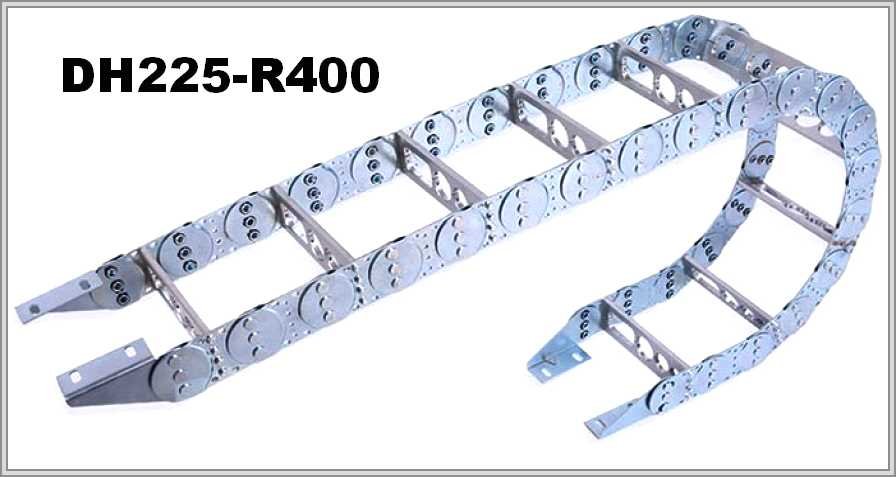

Кабелеукладчик DH225-R400
Артикул: WB-003463
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003463 |
| Производитель: | WorldBelt |
| Шаг, мм: | 225 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 200 |
| Макс. внутренняя ширина, мм: | 1000 |
| Радиус изгиба, мм: | 400 |
| Число секций: | 1 |
| Раздел: | Открытые |
Цепь DH225-R400: радиус в изгибе 400 мм, высота внутри цепи — 200 мм
Ширина, высота и площадь
200 × 250 = 50000 мм² и 200 × 1000 = 200000 мм² — границы площади сечения DH225-R400. Внутренняя ширина — 250–1000 мм; высота внутри цепи — 200 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH225 | 200мм | 250-1000мм | 400мм | 225мм |
Конструктивные особенности
В цепи DH225-R400 применяется три типа алюминиевых перегородок в модулях. Шаг цепи DH225-R400 — 225 мм. Из описания: гибкость высокая, шум на низком уровне и длительная работа без деформации.

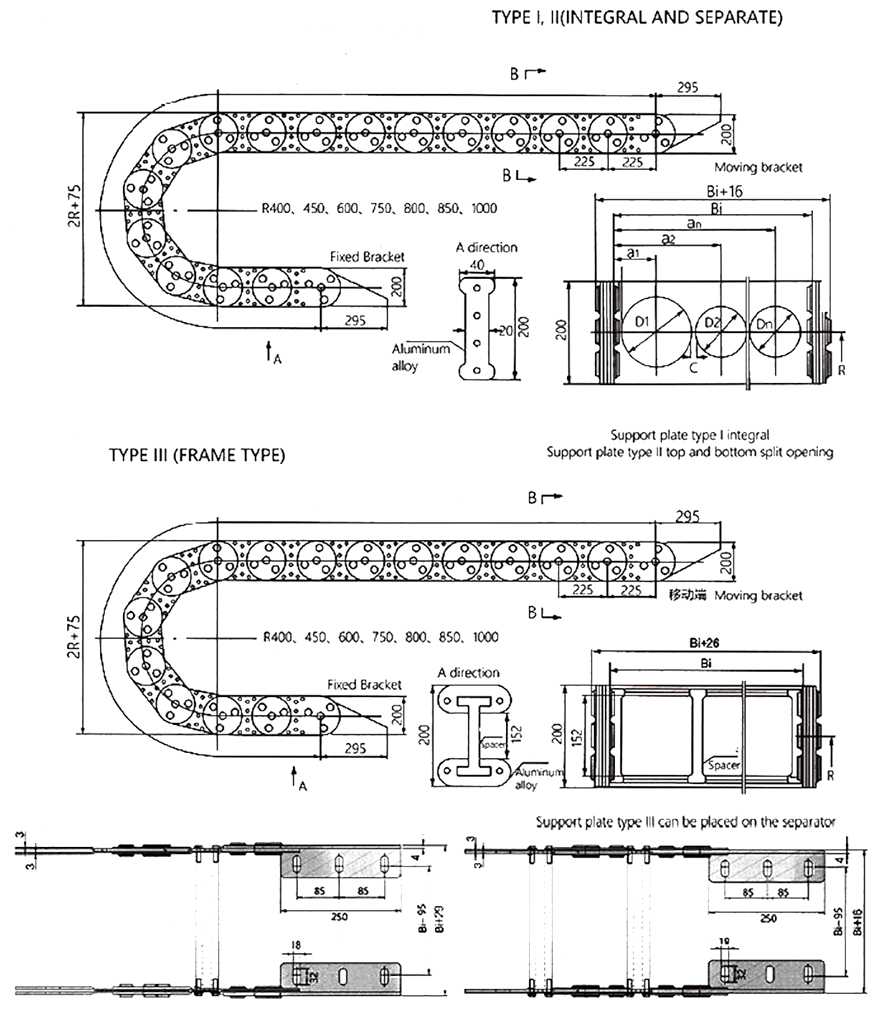

Размеры изгиба
Радиус 400 мм у DH225-R400 нужно сверить с минимальным радиусом, допустимым для самого жёсткого кабеля. Радиус 400 мм — параметр цепи DH225-R400. Длина цепи в изгибе ≈ πR = π × 400 ≈ 1256,6 мм.
Чтобы подобрать DH225-R400, назовите длину хода цепи DH225-R400, положение монтажа DH225-R400, условия эксплуатации, допустимый минимальный радиус самого жёсткого кабеля, а также массу и состав заполнения. При желании, прикрепите чертёж или фото прежней цепи.
