Кабелеукладчик DH225-R750
Артикул: WB-003466
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003466 |
| Производитель: | WorldBelt |
| Шаг, мм: | 225 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 200 |
| Макс. внутренняя ширина, мм: | 1000 |
| Радиус изгиба, мм: | 750 |
| Число секций: | 1 |
| Раздел: | Открытые |

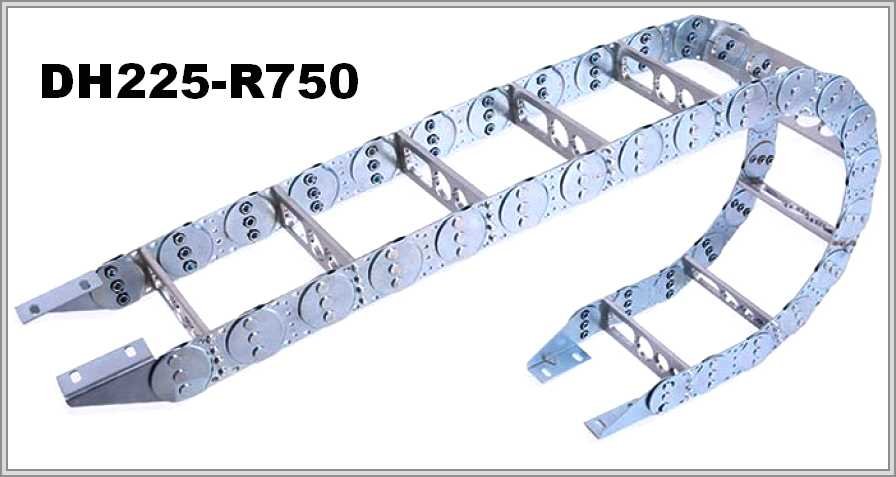

Открытый кабелеукладчик DH225-R750 из стали, радиус 750 мм
Радиус DH225-R750
Изгиб цепи DH225-R750 проходит по радиусу 750 мм. Брать радиус цепи ниже предела, установленного для самого жёсткого кабеля, нельзя. Оценка по формуле πR при R 750 мм приводит к длине цепи в изгибе 2356,2 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH225 | 200мм | 250-1000мм | 750мм | 225мм |
Размеры DH225-R750
Внутренняя высота — 200 мм, внутренняя ширина подбирается в пределах 250–1000 мм, шаг цепи — 225 мм. Если ширина 250 мм, сечение равно 50000 мм²; если ширина 1000 мм — 200000 мм² (высота везде 200 мм).
Материал и тип
Описание относит цепь к средствам предохранения кабелей при буксировке. Модули цепи снабжены алюминиевыми перегородками, применяется 3 типа. Материал DH225-R750 — сталь, конструкция — открытая мостовая цепь серии DH.
Данные для подбора DH225-R750: минимальный радиус самого жёсткого из кабелей; длина хода цепи; условия работы; перечень линий и их масса; положение монтажа. Дополнительно к заявке подойдут чертёж и фото прежней цепи.
