Кабелеукладчик DH225-R800
Артикул: WB-003467
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003467 |
| Производитель: | WorldBelt |
| Шаг, мм: | 225 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 200 |
| Макс. внутренняя ширина, мм: | 1000 |
| Радиус изгиба, мм: | 800 |
| Число секций: | 1 |
| Раздел: | Открытые |

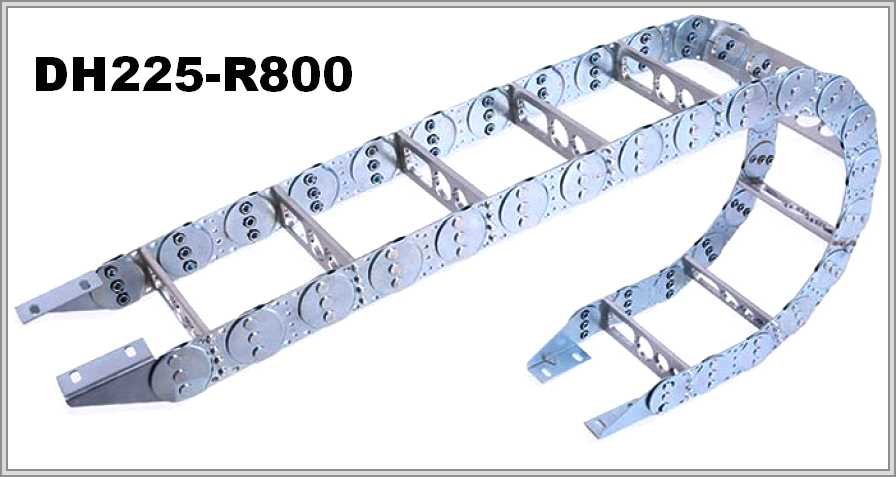

Стальной кабелеукладчик DH225-R800: шаг цепи 225 мм, радиус цепи 800 мм
Материал и перегородки
DH225-R800 предназначена для предохранения кабелей при их буксировке. В описании модели DH225-R800 сказано, что стальная несущая цепь удобна для обслуживания и очистки. Для DH225-R800 используется три типа алюминиевых перегородок в модулях.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH225 | 200мм | 250-1000мм | 800мм | 225мм |
Внутренние размеры DH225-R800
Площадь сечения DH225-R800: 50000 мм² (200 × 250); 200000 мм² (200 × 1000). Внутренняя высота цепи DH225-R800 составляет 200 мм; при этом внутренняя ширина цепи задаётся в диапазоне 250–1000 мм.
Что задаёт радиус 800 мм
Радиус изгиба — 800 мм; шаг цепи — 225 мм. π × 800 мм ≈ 2513,3 мм — длина цепи в изгибе.
Оформляя заявку на DH225-R800, сообщите монтажное положение, длину перемещения цепи DH225-R800, массу и состав заполнения DH225-R800, рабочие условия и минимально допустимый радиус самого жёсткого кабеля. По желанию, прикрепите фото старой цепи или чертёж.
