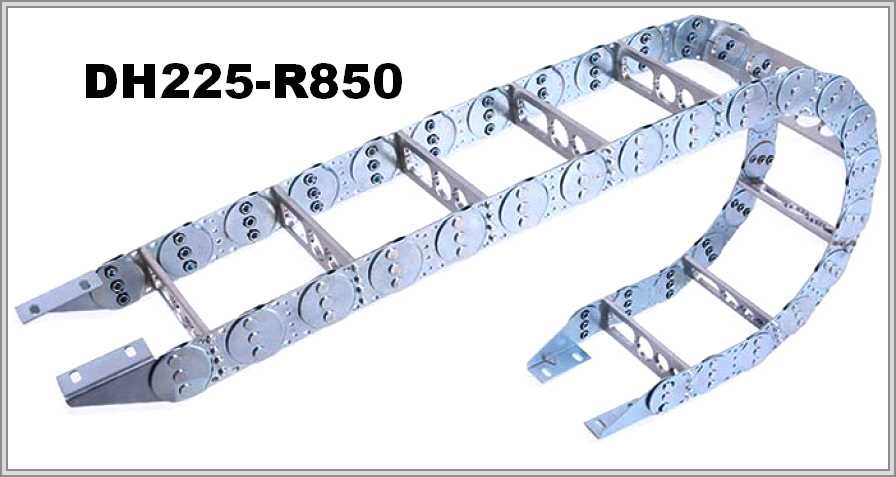

Кабелеукладчик DH225-R850
Артикул: WB-003469
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003469 |
| Производитель: | WorldBelt |
| Шаг, мм: | 225 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 200 |
| Макс. внутренняя ширина, мм: | 1000 |
| Радиус изгиба, мм: | 850 |
| Число секций: | 1 |
| Раздел: | Открытые |
Кабелеукладчик DH225-R850: сталь, шаг 225 мм, радиус изгиба 850 мм
Числа по радиусу
Изгиб при R 850 мм: πR ≈ 2670,4 мм цепи. Изгиб цепи DH225-R850 проходит по радиусу 850 мм. Сначала определяют, какой радиус допускает самый жёсткий кабель, и берут цепь с радиусом изгиба не меньше этого значения.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH225 | 200мм | 250-1000мм | 850мм | 225мм |
Размеры DH225-R850
Для DH225-R850 в таблице приведены внутренняя высота 200 мм, интервал ширины 250–1000 мм и шаг 225 мм. Площадь сечения растёт вместе с шириной: от 50000 мм² при 250 мм до 200000 мм² при 1000 мм (высота 200 мм).
Из описания карточки
В описании сказано, что энергоцепь предохраняет кабели при буксировке. В модулях цепи применяются алюминиевые перегородки — 3 типа.
Для расчёта под DH225-R850 понадобятся: длина хода цепи; монтажное положение; масса заполнения и его состав; какой минимальный радиус допускает самый жёсткий кабель; условия работы цепи. Снимок старой цепи или чертёж — по желанию.
