Кабелеукладчик DH250-R1000
Артикул: WB-003476
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003476 |
| Производитель: | WorldBelt |
| Шаг, мм: | 250 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 220 |
| Макс. внутренняя ширина, мм: | 1000 |
| Радиус изгиба, мм: | 1000 |
| Число секций: | 1 |
| Раздел: | Открытые |

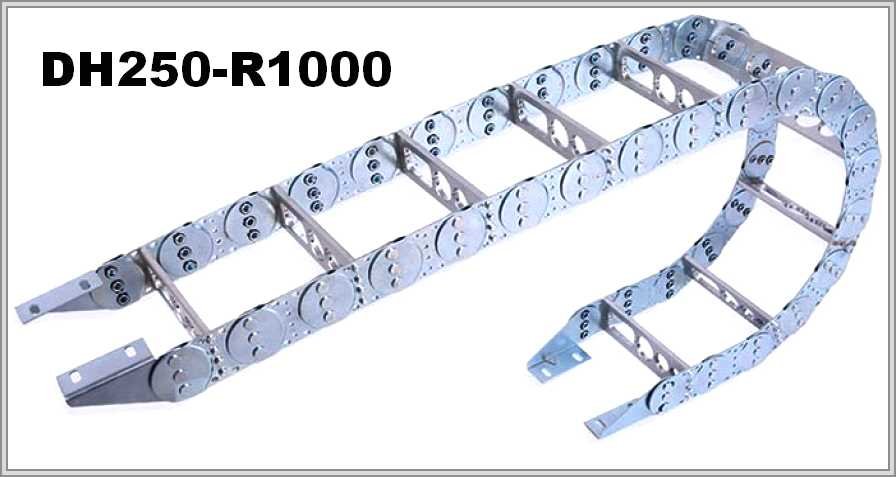

Стальная цепь DH250-R1000: радиус в изгибе 1000 мм, шаг 250 мм

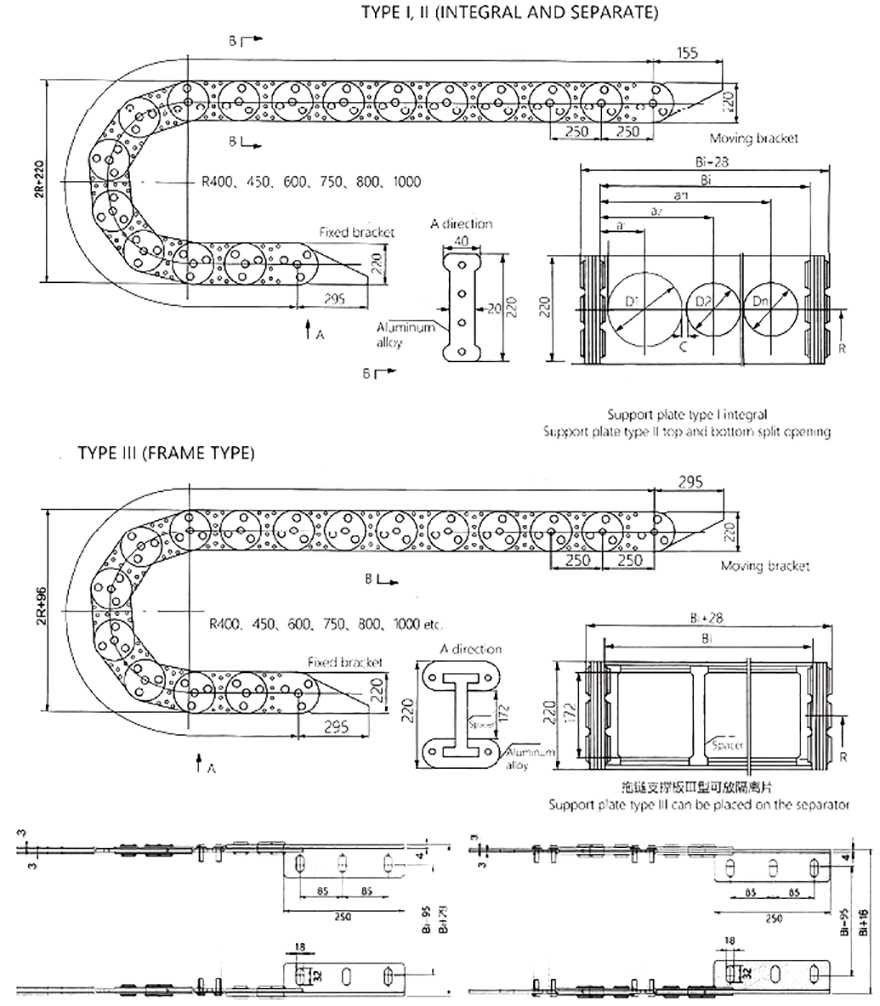

Размеры изгиба
π × 1000 мм ≈ 3141,6 мм — длина цепи в изгибе. DH250-R1000: радиус изгиба — 1000 мм; шаг — 250 мм. Радиус 1000 мм у DH250-R1000 следует сопоставить с наименьшим радиусом изгиба самого жёсткого из кабелей.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH250 | 220мм | 250-1000мм | 1000мм | 250мм |
Тип цепи DH250-R1000
В цепи DH250-R1000 коммуникации в тяговой цепи не скручиваются и не деформируются. В модулях используются алюминиевые перегородки трёх типов.
Ширина, высота и площадь
Площадь сечения: 220 × 250 = 55000 мм²; 220 × 1000 = 220000 мм². Внутренняя высота цепи DH250-R1000 составляет 220 мм, а внутренняя ширина лежит в интервале 250–1000 мм.
При заказе DH250-R1000 назовите длину перемещения цепи DH250-R1000, положение монтажа DH250-R1000, наименьший радиус изгиба самого жёсткого из кабелей, массу и состав заполнения DH250-R1000, а также условия эксплуатации DH250-R1000. Чертёж либо фото прежней цепи можно приложить.
