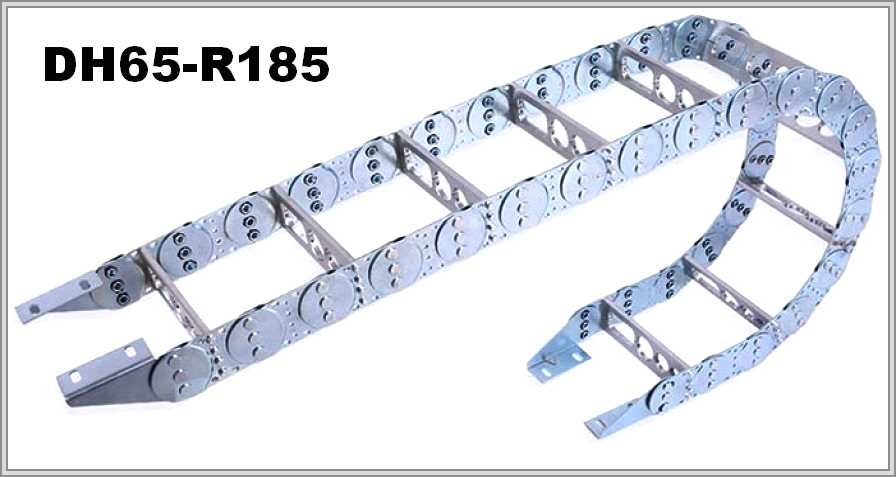

Кабелеукладчик DH65-R185
Артикул: WB-003442
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003442 |
| Производитель: | WorldBelt |
| Шаг, мм: | 65 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 44 |
| Макс. внутренняя ширина, мм: | 350 |
| Радиус изгиба, мм: | 185 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый кабелеукладчик DH65-R185: шаг 65 мм, радиус изгиба 185 мм
Размеры изгиба
Длина цепи в изгибе: π × 185 мм ≈ 581,2 мм у DH65-R185. В названии DH65-R185 радиус изгиба составляет 185 мм, шаг — 65 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH65 | 44мм | 70-350мм | 185мм | 65мм |
Внутренние размеры DH65-R185
Высота внутри цепи — 44 мм; внутренняя ширина — 70–350 мм. Умножив внутреннюю высоту 44 мм на ширину, получим площадь сечения: 3080 мм² (при ширине 70 мм) — 15400 мм² (при 350 мм).
Конструктивные особенности
Исполнение DH65-R185: сталь, мостовой открытый тип. В описании указано: для цепей длиной более шести метров необходимо использование поддерживающих роликов. Перегородки трёх типов применяются в цепи.
Чтобы подобрать DH65-R185, напишите нижний допустимый радиус самого жёсткого из кабелей, рабочие условия, длину перемещения цепи DH65-R185, массу и состав заполнения DH65-R185, а также монтажное положение. При желании, добавьте чертёж или фото прежней цепи.
