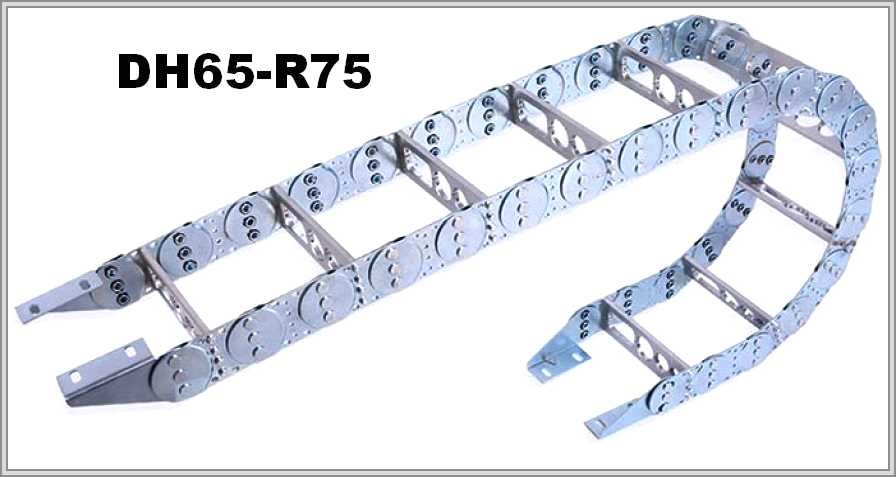

Кабелеукладчик DH65-R75
Артикул: WB-003436
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003436 |
| Производитель: | WorldBelt |
| Шаг, мм: | 65 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 44 |
| Макс. внутренняя ширина, мм: | 350 |
| Радиус изгиба, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Открытые |
Стальной кабелеукладчик DH65-R75: R 75 мм, шаг 65 мм
Радиус DH65-R75
Для модели DH65 в этой карточке радиус изгиба равен 75 мм. Кабель с наибольшей жёсткостью ограничивает радиус: цепь должна изгибаться не круче, чем он допускает. R = 75 мм → πR ≈ 235,6 мм: столько цепи приходится на изгиб.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH65 | 44мм | 70-350мм | 75мм | 65мм |
Размеры DH65-R75
Внутренняя ширина от 70 мм (минимум) до 350 мм (максимум); внутренняя высота 44 мм, шаг 65 мм. Площадь сечения DH65-R75 — от 3080 мм² до 15400 мм²: это 44 × 70 и 44 × 350 соответственно.
Тип и материал
Стальная несущая цепь этой модели, как отмечено в описании, удобна для обслуживания и очистки. Для цепи названо 3 типа перегородок. DH65-R75 — цепь мостового открытого типа из стали, серия DH.
К заявке на DH65-R75 добавьте данные: положение монтажа цепи; длина перемещения; в каких условиях цепи предстоит работать; какие линии уложены в цепь и какова их общая масса; какой минимальный радиус допускает самый жёсткий кабель. Чертёж или фото цепи, которую заменяют, приложите при желании.
