Кабелеукладчик DH95-R115
Артикул: WB-003440
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003440 |
| Производитель: | WorldBelt |
| Шаг, мм: | 95 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 70 |
| Макс. внутренняя ширина, мм: | 450 |
| Радиус изгиба, мм: | 115 |
| Число секций: | 1 |
| Раздел: | Открытые |

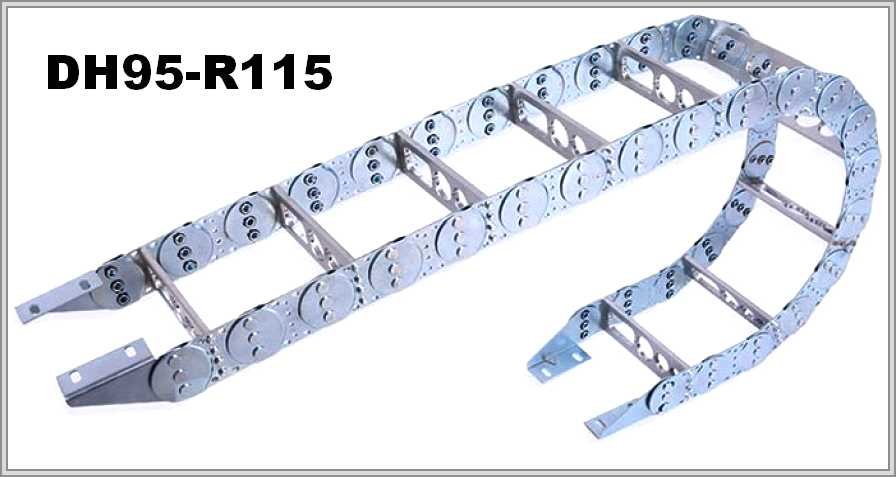

Открытый кабелеукладчик DH95-R115 из стали, радиус 115 мм
Радиус DH95-R115
Нижний предел радиуса цепи задаёт самый жёсткий кабель: меньше допустимого им минимума радиус цепи брать нельзя. Изгиб цепи DH95-R115 проходит по радиусу 115 мм. Чтобы узнать, сколько цепи уходит в изгиб, считают πR: для 115 мм это 361,3 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH95 | 70мм | 120-450мм | 115мм | 95мм |

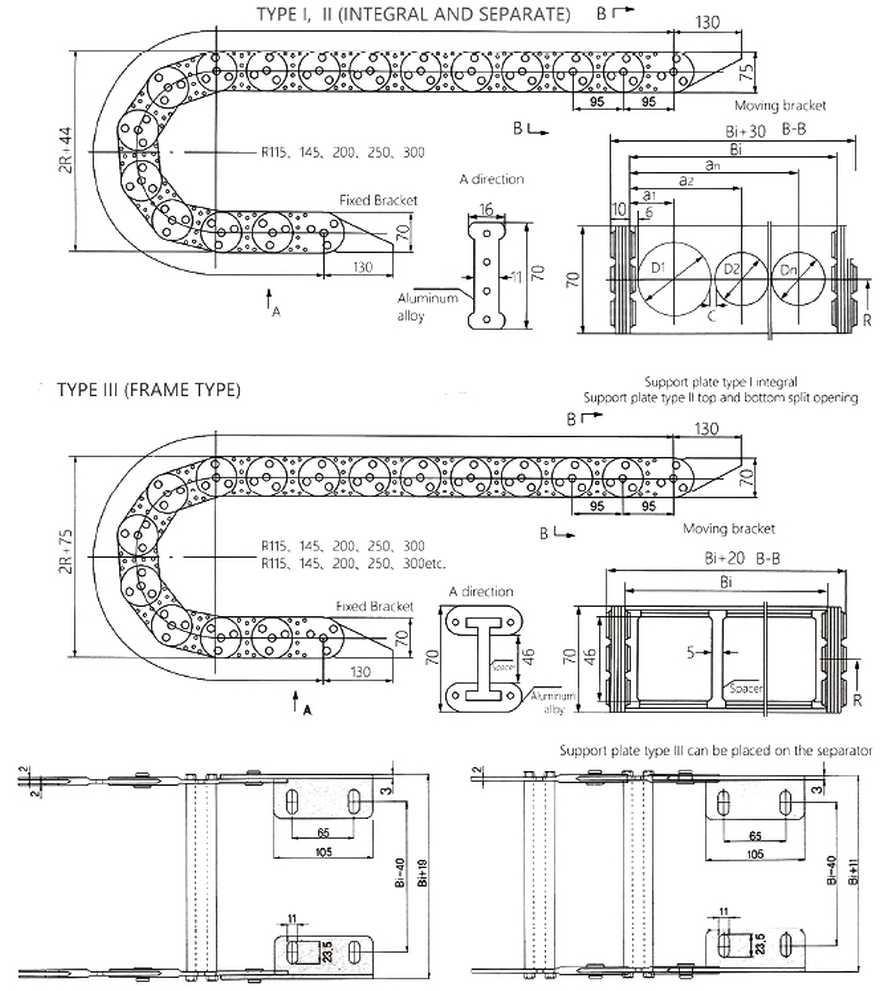

Размеры DH95-R115
Ширина внутри варьируется от 120 до 450 мм при высоте 70 мм и шаге 95 мм. Площадь сечения DH95-R115 — от 8400 мм² до 31500 мм²: это 70 × 120 и 70 × 450 соответственно.
Из описания карточки
Перегородки энергоцепи — 3 типа. Согласно описанию, обслуживать и очищать стальную несущую цепь этой модели удобно.
Для расчёта цепи DH95-R115 сообщите условия эксплуатации, монтажное положение, минимальный радиус самого жёсткого из кабелей, массу и состав заполнения, величину перемещения. К данным можно добавить чертёж либо фото цепи, стоявшей ранее.
