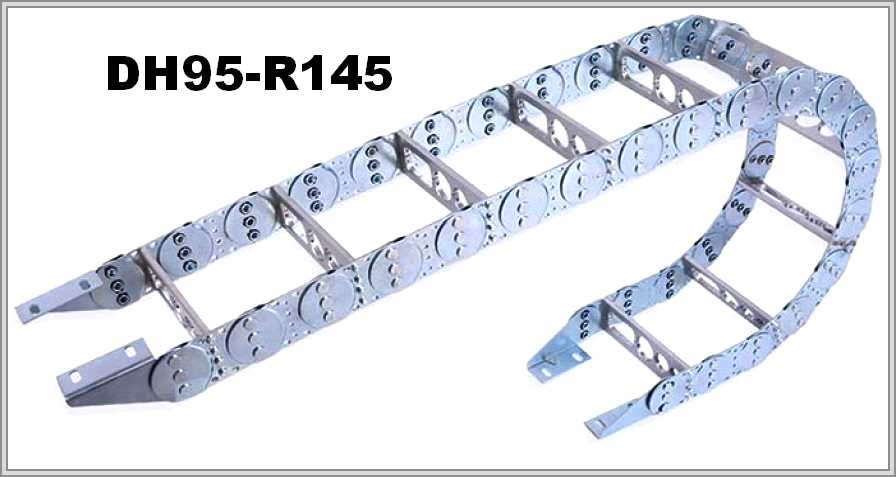

Кабелеукладчик DH95-R145
Артикул: WB-003438
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003438 |
| Производитель: | WorldBelt |
| Шаг, мм: | 95 |
| Серия: | DH |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 70 |
| Макс. внутренняя ширина, мм: | 450 |
| Радиус изгиба, мм: | 145 |
| Число секций: | 1 |
| Раздел: | Открытые |
Стальная цепь DH95-R145: шаг 95 мм, высота внутри 70 мм
Размеры изгиба
π × 145 мм ≈ 455,5 мм — длина цепи в изгибе. Шаг — 95 мм; радиус изгиба — 145 мм.
| Тип | Внутренняя высота | Мин/Макс ширина | Радиус изгиба | Шаг цепи |
| DH95 | 70мм | 120-450мм | 145мм | 95мм |
Размеры сечения
Площадь сечения — как высота, умноженная на ширину: 70 × 120 = 8400 мм² при минимальной ширине, а 70 × 450 = 31500 мм² на максимальной ширине. Ширина внутри цепи — 120–450 мм; внутренняя высота — 70 мм.
Тип цепи DH95-R145
Согласно описанию, проложенные коммуникации в тяговой цепи не скручиваются и не деформируются. В цепи DH95-R145 применяется три типа перегородок. Кабелеукладчик DH95-R145 стальной, тип — мостовой, исполнение — открытое.
Для заявки на DH95-R145 напишите длину хода цепи DH95-R145 и минимальный радиус, допустимый для самого жёсткого кабеля. Также потребуются: условия эксплуатации DH95-R145, состав и масса заполнения цепи DH95-R145 и положение цепи DH95-R145 при монтаже. Чертёж либо фото прежней цепи можно приложить.
