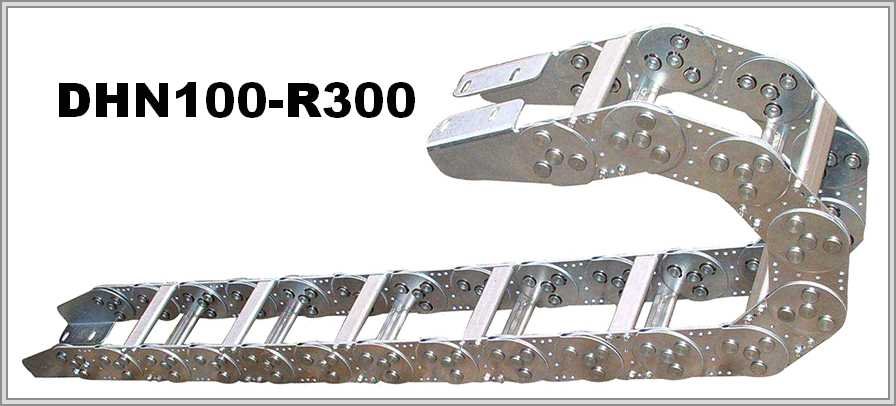

Кабелеукладчик DHN100-R300
Артикул: WB-003484
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003484 |
| Производитель: | WorldBelt |
| Шаг, мм: | 100 |
| Серия: | DHN |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 49 |
| Радиус изгиба, мм: | 300 |
| Внешняя высота, мм: | 75 |
| Число секций: | 1 |
| Раздел: | Открытые |
DHN100-R300: мостовая цепь, открытая, радиус изгиба минимум 300 мм
Высота петли при R 300
Радиус изгиба DHN100-R300 — 300 мм, и ниже описание его не опускает: значение подано как минимум. Петля у DHN100-R300 поднимается примерно на 675 мм: складываются 2R (при R = 300 мм) и внешняя высота. На изгиб DHN100-R300 требуется цепь ≈ πR; при радиусе 300 мм это 942,5 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHN100 | 49мм | 75мм | 300мм | 100мм |
Размеры и исполнение
75 мм в высоту цепь DHN100-R300 занимает снаружи, 49 мм — внутри; шаг — 100 мм. Открытое исполнение даёт возможность осматривать цепь и менять в ней линии.
Открытое исполнение
Мостовая цепь выполнена из стали и остаётся открытой на всём протяжении. Модули укомплектованы алюминиевыми перегородками (типов несколько); кабели и шланги цепь берёт под защиту. Основные числа DHN100-R300: шаг 100 мм, петля 675 мм, радиус 300 мм.
Про DHN100-R300 нам нужно знать: насколько велик ход; чем заполнена цепь и сколько это весит; в каком положении и как её смонтировали; при каких условиях она будет работать. Ещё — минимально допустимый радиус кабеля, который самый жёсткий из уложенных. Чертёж или снимок заменяемой цепи по желанию приложите.
