Кабелеукладчик DHN125-R200
Артикул: WB-003487
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003487 |
| Производитель: | WorldBelt |
| Шаг, мм: | 125 |
| Серия: | DHN |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 68 |
| Радиус изгиба, мм: | 200 |
| Внешняя высота, мм: | 100 |
| Число секций: | 1 |
| Раздел: | Открытые |

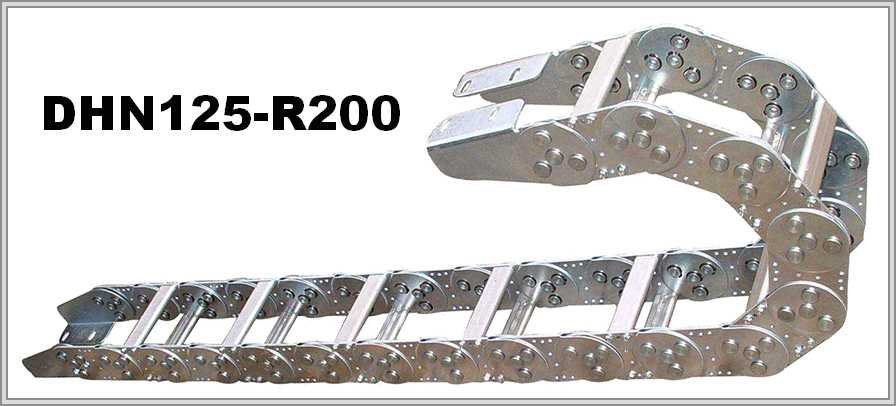

Стальной DHN125-R200 с радиусом от 200 мм, внутренняя высота 68 мм
Радиус и высота петли
Радиус изгиба у DHN125-R200 ограничен снизу: «от 200 мм», в названии это читается как R200. Петля DHN125-R200 по высоте ≈ 500 мм, если считать как 2R + внешняя высота: 2 × 200 + 100. Для DHN125-R200 и радиуса 200 мм длина цепи в изгибе ≈ πR равна 628,3 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHN125 | 68мм | 100мм | 200мм | 125мм |
Как читать DHN125-R200
Таблица DHN125, строка DHN125-R200: 125 мм шаг, 68 мм высота внутри, 100 мм высота снаружи. Радиус цепи не берут меньше допустимого радиуса самого жёсткого кабеля.

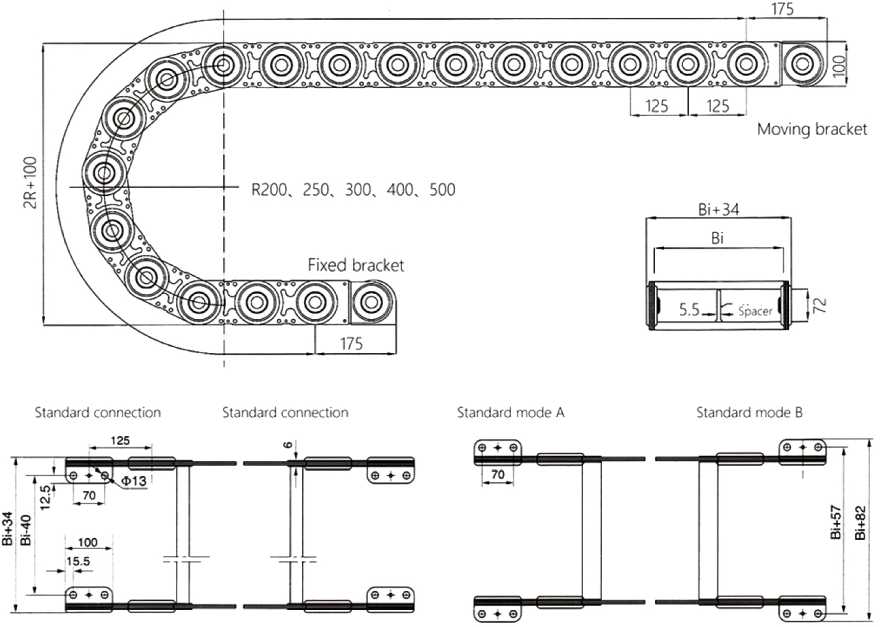

Схема и материал
Сталь плюс алюминиевые перегородки; схема мостовая, открытость полная. Сводка для DHN125-R200: радиус от 200 мм, шаг 125 мм, петля 500 мм, 68 мм внутри и 100 мм снаружи.
Напишите нам, как вы собираетесь использовать DHN125-R200: на какую длину перемещается цепь, из чего состоит и сколько весит заполнение, в каком положении идёт монтаж, каковы условия работы. Отдельный вопрос — допустимый радиус для самого жёсткого кабеля. Чертёж или фото при желании приложите.
