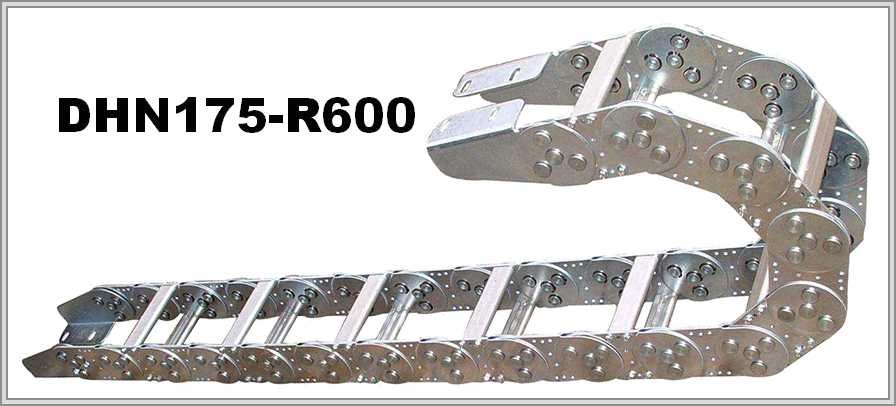

Кабелеукладчик DHN175-R600
Артикул: WB-003493
Скачать паспорт изделияХарактеристики, расчётные величины, схема выбора. Формируется по данным каталогаХарактеристики
| Артикул: | WB-003493 |
| Производитель: | WorldBelt |
| Шаг, мм: | 175 |
| Серия: | DHN |
| Исполнение цепи: | Открытая |
| Материал цепи: | Сталь |
| Внутренняя высота, мм: | 118 |
| Радиус изгиба, мм: | 600 |
| Внешняя высота, мм: | 175 |
| Число секций: | 1 |
| Раздел: | Открытые |
Открытый DHN175-R600 из стали: радиус от 600 мм, петля 1375 мм
Высота петли и длина в изгибе
Радиус изгиба DHN175-R600 стартует со значения 600 мм: оно отражено и в названии, и в тексте описания. Возьмите внешнюю высоту 175 мм, добавьте 2R при R 600 мм — ориентир по высоте петли DHN175-R600: 1375 мм. Изгиб DHN175-R600 с радиусом 600 мм «забирает» около πR цепи, то есть 1885 мм.
| Тип | Внутренняя высота | Внешняя высота | Радиус изгиба | Шаг цепи |
| DHN175 | 118мм | 175мм | 600мм | 175мм |
Высоты цепи DHN175
Цепь DHN175-R600 в таблице: шаг 175 мм; высоты — внутренняя 118 мм и внешняя 175 мм. Обслуживание и очистка несущей стальной цепи, по описанию, удобны.
Материал и схема
Цепь стальная, перегородки в ней алюминиевые; схема мостовая и полностью открыта. В сумме по DHN175-R600: радиус от 600 мм, внутренняя высота 118 мм, петля 1375 мм, изгиб 1885 мм.
Запрос на DHN175-R600 должен содержать: длину перемещения; состав заполнения с его массой; положение монтажа; условия работы; тот минимальный радиус, что допустим для самого жёсткого кабеля. Приложить к запросу можно чертёж, а также снимок цепи, стоявшей ранее.
