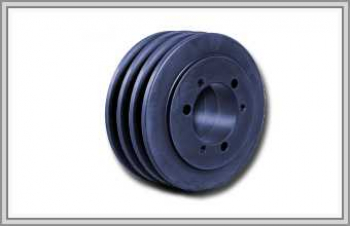

Шкив клиновой 8V на 3 ручья
Артикул: WB-002088
Характеристики
| Артикул: | WB-002088 |
| Производитель: | WorldBelt |
| Раздел: | Шкив клиновой 8V 1.0x1.0" |
Шкив 8V на 3 ручья: профиль канавки и подбор
На три канавки 8V ставят тройку ремней 25N. Это крупнейшее американское узкое сечение: ширина ремня 25 мм, высота 23 мм, клин под 40°. Шкив нужен тяжёлым приводам, где двух ремней 8V недостаточно.
Ремни SPC близки по размеру, но в эти канавки не подходят. Весь ряд по числу ручьёв — на странице 8V; если нужен нестандартный диаметр или ступица, смотрите изготовление по чертежам.
Три ручья 8V: расчёт скорости
| Параметр | Значение |
|---|---|
| Ремень | 8V (25N), 25×23 мм |
| Ручьёв | 3 |
| Ширина обода | 2e + 2f = 57,16 + 38,1 = 95,26 мм (e = 28,58, f = 19,05) |
| Канавка | раскрытие 25,4 мм — 1 дюйм из обозначения 1.0×1.0, глубина от 25,1 мм |
| Угол профиля канавки | 38° / 40° / 42° для шкивов меньше 400, 400–560 и больше 560 мм |
| Рабочая скорость клиновых ремней | около 5–30 м/с |
| Формула скорости | v = π·D·n / 60000 |
Почему важна скорость ремней 8V
В формулу подставляют диаметр в миллиметрах и обороты в минуту, ответ выходит в метрах в секунду. На медленном ходу, ниже 5 м/с, передача требует большого усилия и отдаёт мало мощности. За 30 м/с центробежные силы тянут ремень из канавки, сцепление слабеет.
Материал под высокие обороты
Для скоростей выше 30 м/с и малых диаметров чугун СЧ20 меняют на сталь 45. Вместе с материалом меняется покрытие: сталь оксидируют в чёрный цвет или покрывают грунт-эмалью, чугун — грунт-эмалью или фосфатом.
