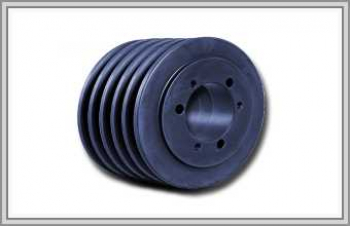

Шкив клиновой 8V на 5 ручьёв

Пять канавок профиля 8V работают с пятёркой узких американских ремней 25N размером 25×23, клин 40°. По ширине обода такой шкив равен 4e + 2f, где e = 28,58 мм — шаг канавок по таблице RMA, f = 19,05 мм — отступ от края обода до первой оси; итого 152,42 мм. Цифры 1.0×1.0 в названии профиля — дюймовые раскрытие канавки и глубина её: 25,4 мм и минимум 25,1 мм. Наклон стенок назначают по диаметру: 38° ниже 400 мм, 40° в диапазоне 400–560, 42° сверх 560 мм.

Метрический SPC близок по размеру, но ремни не подменяют. Весь ряд — шкивы профиля 8V; другие типы — в разделе приводные шкивы.

Ступица и втулка пятиручьевого шкива 8V

Решение по посадке принимают одновременно с выбором диаметра. Taper Bush сидит внутри ступицы, и при слишком малом dp для нужного номера втулки там просто не хватит металла. От длины ступицы зависит размер заготовки, так что связку «диаметр — пять канавок — втулка» сверяют ещё на эскизе.

Недотяг и перетяг пяти ремней

Недотянутые ремни проскальзывают, греются, их боковины стеклуются, при пуске слышен писк. Перетянутые вытягиваются по корду, а подшипники валов получают кратную перегрузку. Недотяг губит дешёвый ремень, перетяг — дорогой узел, поэтому натяжение контролируют прибором или по прогибу.

Состав заявки на 8V×5

Профиль 8V и пять ручьёв, диаметр с пометкой расчётный или наружный, размер вала, код посадки и номер втулки для B4, количество — одна штука или партия: от этого зависит способ изготовления, токарная обработка или литьё.
