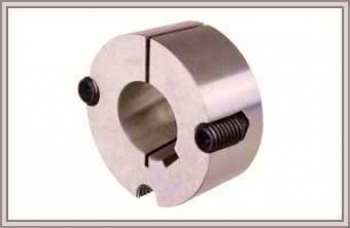

Втулка Taper Bush 1615

Серия 1615 рассчитана на ступицы большей длины: при том же наружном диаметре 57 мм, что у 1610, её длина — 38,1 мм. В каталоге для неё 17 расточек, от 12 до 42 мм.

Из двух втулок с конусом 57 мм эта тяжелее: от 0,260 до 0,590 кг в зависимости от отверстия. Список всех номеров — на странице раздела; шкивы с конической расточкой найдёте в разделе шкивов.

Что отличает 1615 в линейке Taper Bush

Ряд начинается с 1615-12 (паз 4 × 1,8) и заканчивается 1615-42 (паз 12 × 3,3). Размера 17 мм здесь нет, зато 15 и 16 мм представлены, а у трёх младших позиций после 12 мм — 14, 15 и 16 мм — масса одинакова, 0,580 кг. Шпонка 10 × 3,3 мм приходится на валы 32, 35 и 38 мм.

Почему длина 38,1 мм важна

Длинная втулка ставится в ступицу, посадочная часть которой рассчитана именно под неё. Если корпус короче, втулка будет выступать за торец; если требуется компактный узел, берут 1610 с тем же наружным диаметром. Номер серии всегда сверяют с чертежом или маркировкой шкива.

Как избежать проворота

Конус втулки и отверстие ступицы должны быть сухими: масло на них приводит к проскальзыванию. Винты подтягивают по очереди, в несколько проходов, до момента из паспорта. Подробнее о причинах и способах устранения — в разборе проворота.
