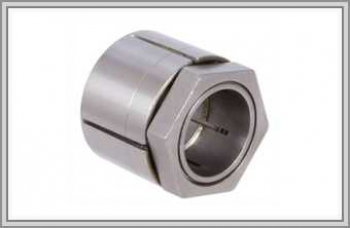

Втулка зажимная TT 17–35 мм

Старший ряд TT рассчитан на валы 17–35 мм. Конструкция цанговая: зажим работает за счёт упругости металла, поэтому шкив ставят и переставляют быстро — это удобно, когда оборудование часто переналаживают. Ряд рассчитан на высокие крутящие моменты и центрирует ступицу.

Габариты ряда: наружный диаметр 32–50 мм, глубина 30–44 мм, масса 0,119–0,377 кг. Для валов тоньше 17 мм есть младший ряд TT 5–16. Остальные исполнения — в разделе зажимов.

Требования к валу и ступице под TT 17–35

Подготовка перед сборкой

Посадочные поверхности вала и ступицы обезжиривают, зажимной комплект тоже устанавливают почти сухим. Гайку с внутренним шестигранником доводят до момента динамометрическим ключом. Поскольку ступица при затяжке может слегка уйти по оси, шкив заранее ставят с поправкой, чтобы в итоге он оказался в плоскости ответного.

Когда цанга удобнее шпонки

Если шкив приходится снимать или переставлять, цанговая втулка экономит время: фрезеровать паз и подгонять шпонку не нужно. Для заказа пришлите диаметр вала с фактическим допуском, размеры ступицы и нагрузку. Корпус с посадкой B3 можно подобрать среди шкивов каталога.
