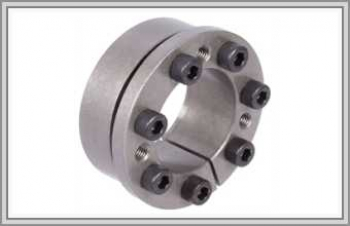

Втулка зажимная COM-CB2 18–100 мм

COM-CB2 выбирает люфт в сопряжении вала со шкивом и добавляет приводу жёсткости. Работает она за счёт колец со скосами: болты сводят их, кольца упруго деформируются по радиусу и зажимают вал изнутри, а расточку ступицы — снаружи. Деталь центрируется втулкой, соединение самоблокируется, во время сборки возможен небольшой сдвиг вдоль оси.

Рабочие моменты — средние и высокие, валы 18–100 мм. Если нужен другой принцип крепления, сравните остальные серии или конусную посадку Taper-Lock.

Монтажные данные COM-CB2

Наружный диаметр втулки — 47–145 мм, под него растачивают ступицу. Болтов в комплекте от 5 до 10, по размеру. Корпус стальной, шероховатость вала и расточки — 12,5 мкм.

Установка и снятие быстрее

По карточке CB2 существенно сокращает время монтажа и демонтажа. Причина простая: нет подгонки шпонки по пазу, шкив надевается на вал вместе с втулкой, затем болты доводят до нужного момента. Снимают в обратном порядке, ослабив зажим.

Чем CB2 отличается от CB1

По открытым данным обе серии совпадают по валам, наружному диаметру и числу болтов. Различие исполнений подтверждайте по чертежу до заказа: по нему же определяют расточку в ступице.

Как составить заявку

Укажите вал, расточку, момент и сколько узлов нужно.
