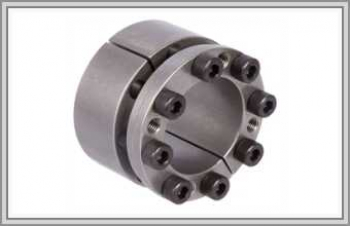

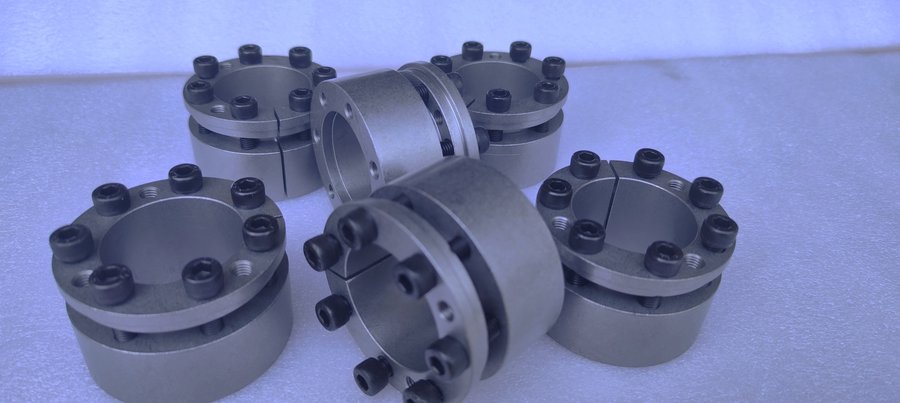

Втулка зажимная COM-D 19–100 мм

COM-D ставят, когда шкив или другую ступицу надо жёстко закрепить на валу, не прорезая шпоночный паз. Серия ориентирована на высокие крутящие моменты, центрирует ступицу сама, а на сборке допускает малое смещение по оси.

Валы — от 19 до 100 мм, наружный диаметр 47–145 мм. Втулка подходит к зубчатым и клиновым передачам: шкивы под втулку растачивают по её наружному диаметру. Весь ряд зажимных исполнений — в каталоге втулок.

COM-D: посадка, болты, биение

Отверстие ступицы выполняют с полем допуска H8, вал — h8, обработка обеих сопрягаемых поверхностей — максимум 12,5 мкм. Комплект стягивается шестью, восемью или десятью болтами, число зависит от размера. Концентричность после монтажа — от 0,02 до 0,04 мм.

COM-D или COM-C

Обе серии перекрывают валы 19–100 мм при наружном диаметре 47–145 мм. Разница — в поведении при сборке: COM-D разрешает ступице слегка сдвинуться при затяжке, у COM-C сдвига нет, и её берут, когда шкив должен встать точно в размер по оси. По нагрузке COM-D отнесена к высоким моментам, COM-C — к средним и высоким.

Жёсткость без люфта

Беззазорное соединение, по описанию серии, усиливает жёсткость конструкции привода: в сопряжении не остаётся шпоночного зазора. В заявке укажите диаметр вала, размер расточки, крутящий момент и то, нужна ли точная осевая привязка шкива.
