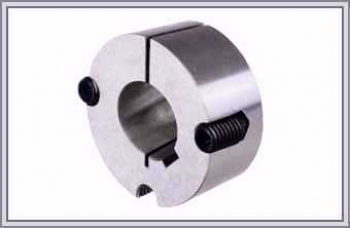

Втулка Taper Bush 2012
Артикул: WB-002200
Характеристики
| Артикул: | WB-002200 |
| Производитель: | WorldBelt |
| Раздел: | Втулки для шкивов |
Втулка 2012: размеры, отверстия под вал и установка
2012 — первая серия в каталоге, у которой отверстие доходит до 50 мм. Наружный диаметр — 70 мм, длина — 31,8 мм, исполнений — 20, от 2012-12 до 2012-50. Для валов 45–50 мм здесь впервые появляется паз 14 × 3,8 мм.
Масса — 0,372–0,810 кг. Если нужен меньший конус, загляните в список серий; о том, как собрать и разобрать узел без съёмника, рассказывает заметка о монтаже.
2012: вал, шпонка и вес по каталогу
| d вала | b × t | кг |
|---|---|---|
| 12–16 | 4 × 1,8 / 5 × 2,3 | 0,810–0,770 |
| 18–22 | 6 × 2,8 | 0,762–0,736 |
| 24–30 | 8 × 3,3 | 0,724–0,658 |
| 32–42 | 10 × 3,3 / 12 × 3,3 | 0,630–0,510 |
| 45–50 | 14 × 3,8 | 0,460–0,372 |
Ступица под конус 70 мм
Шкив под 2012 заказывают с посадкой B4 и указанием номера втулки. Конус 70 мм занимает заметную часть ступицы, так что у малых шкивов под эту серию может не хватить металла: сочетание расчётного диаметра и втулки проверяют до того, как эскиз уйдёт в работу.
2012 против 1610 и 2517
При вале до 42 мм и короткой ступице хватает 1610 с конусом 57 мм. Если вал толще 50 мм, нужна уже 2517 с отверстиями до 65 мм. 2012 занимает середину: она закрывает валы 45–50 мм в тех случаях, когда 2517 для корпуса слишком крупна.
