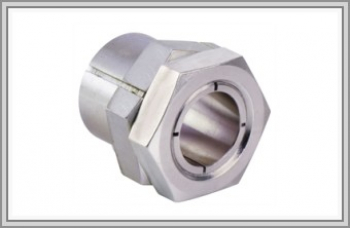

Втулка зажимная TMK Type A 5–45 мм

TMK Type A рассчитана на средний уровень нагрузки по моменту и перекрывает валы от 5 до 45 мм. Она самоцентрируется, а в конструкции есть второй шестигранник: за него элемент удерживают ключом, пока затягивают гайку.

Снаружи втулка занимает 12–60 мм, в глубину — 19–63 мм. При монтаже возможно осевое смещение; его компенсируют правильным позиционированием шкива. Другие исполнения — другие втулки раздела.

Затяжка TMK Type A двумя ключами

Вал и ступицу перед сборкой обезжиривают — масло допускается лишь в небольшом количестве между двумя шестигранниками. Работающая втулка не должна задевать неподвижные детали. Пока тонкий гаечный ключ держит задний шестигранник, передний доводят динамометрическим ключом до значения из инструкции, вращая по часовой стрелке. Так гайка не проворачивает втулку вместе с собой.

Как ослабить и снять

Порядок обратный: задний шестигранник снова держат тонким ключом, передний откручивают против часовой стрелки. Откручивают до сдвига внутренней втулки на несколько миллиметров относительно наружной — после этого соединение освобождено и шкив снимается с вала.

Type A против SSG

SSG самоблокируется, но работает на низком моменте, TMK Type A — на среднем. Если момент выше, чем держит SSG, а шпоночный паз делать не хочется, логичен переход на Type A. Под неё можно подобрать и шкив с расточкой.

Что сообщить при запросе

Диаметр вала, момент, расточку ступицы и расстояние до ближайшей неподвижной детали.
