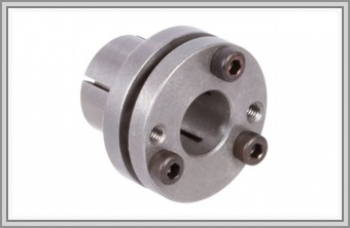

Втулка зажимная MSM 6–14 мм

MSM — одна из самых малых зажимных втулок раздела: посадочный диаметр вала у неё — 6–14 мм. Принцип зажима — радиальная деформация разрезных колец клиновой формы, которые стягиваются двумя или тремя болтами. Шпоночный паз на валу при этом не нужен.

Наружный диаметр — 25–35 мм, передаваемый момент — от 7 до 66 Н·м, соосность — около 0,02 мм, масса одной втулки — 0,03–0,08 кг. Размеры в карточке приведены для состояния до сборки. Полный ряд — в перечне втулок.

MSM на тонком валу: посадка шкива без шпонки

Монтаж сводится к трём действиям. Втулку помещают внутрь ступицы, надевают их вместе на вал, выставляют шкив и затягивают болты шестигранным ключом. Вал остаётся гладким, что удобно для небольших приводов, где шпоночный паз на тонкой шейке сильно её ослабил бы.

Как снять MSM без съёмника

Сначала выворачивают натяжные винты, затем переставляют их в отжимную резьбу той же втулки и заворачивают, пока она не выйдет из ступицы. Отдельный инструмент не нужен — всё делается штатным крепежом.

MSM и MSM-N: что выбрать

MSM-N — из нержавейки 1.4305 и компактнее снаружи — 14–22 мм против 25–35 мм, у неё 3–4 болта, а в карточке для неё дано осевое усилие 1,7–6,5 кН. Для MSM задан момент, по нему её и проверяют. Под малые валы подойдёт и подходящий шкив из каталога.

Уточните перед заказом

Посадочный размер, нагрузку в Н·м и габарит ступицы шкива.
